佰馬BMG700邊緣計算網關支持三菱MC協議(默認是基于3E幀采集，可選擇1E幀采集)，通過邊緣計算網關的MC Protocol采集協議來與三菱PLC連接，同時與上位機平臺對接，可遠程讀取與寫入三菱PLC的可編程控制器CPU的軟件數據、程序。

本文以佰馬BMG700邊緣計算網關為例，圖文結合全面介紹三菱MC協議采集規則、新增MC采集規則、修改MC采集規則、刪除MC采集規則等。

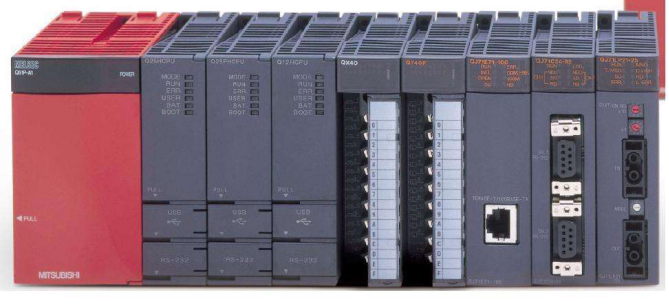

MC Protocol 是三菱PLC通信協議，用于外部設備經由C24或E71對可編程控制器CPU的軟元件數據、程序進行讀取/寫入等/L系列可編程控制器用的通信方式的名稱。只要是可安裝應用程序且可通過MC協議的控制步驟進行數據發送接收的設備，便可通過MC協議進行通信。

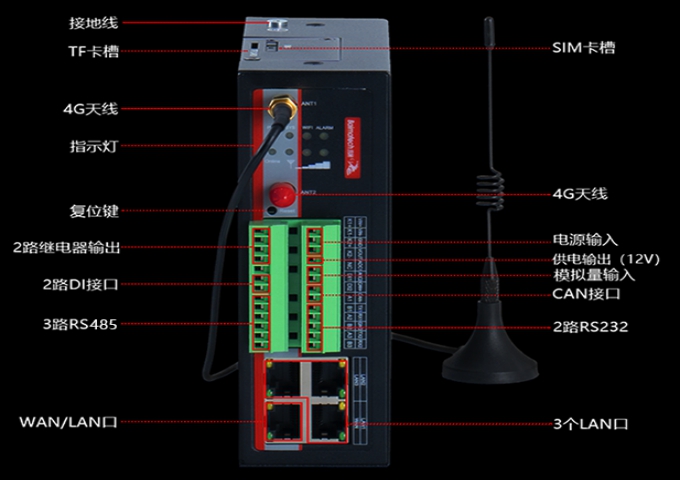

佰馬BMG700邊緣計算網關，導軌式安裝，支持MQTT 、JSON、 HTTP等北向協議，支持OPC、- ModbusRTU/ModbusTCP、TCP、UDP、部份品牌PLC等南向協議，廣泛接入、智慧匹配、強大運算、5G/4G無線通信，是非常適合于產業物聯網的網關盒子。

三菱MC采集規則設置步驟：

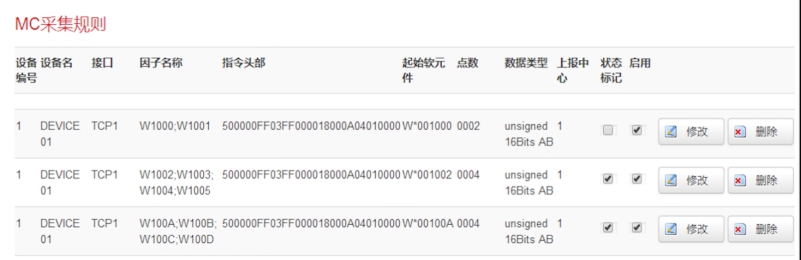

登錄BMG700邊緣計算網關管理系統，選擇數據采集菜單，選中采集規則，進入MC采集規則設置界面。

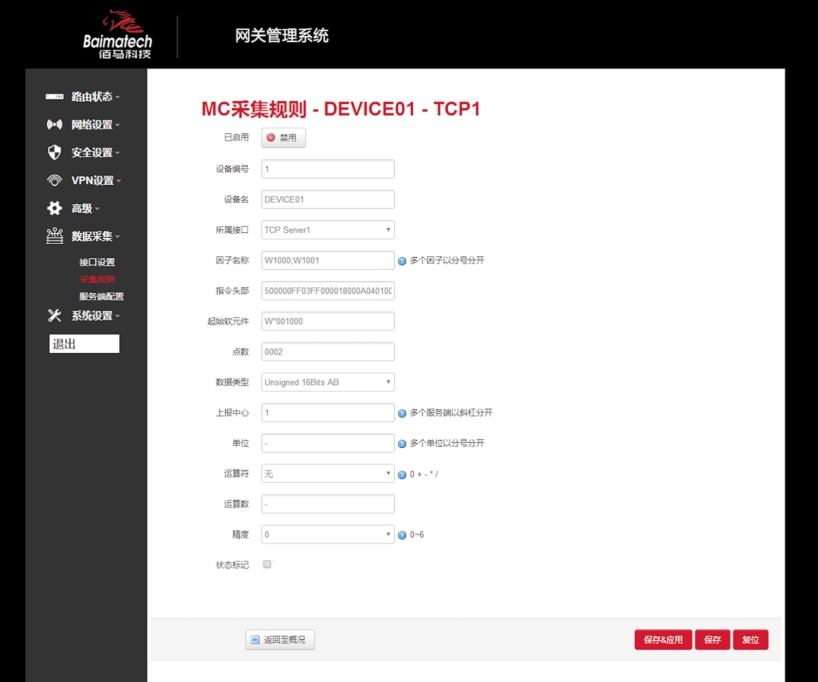

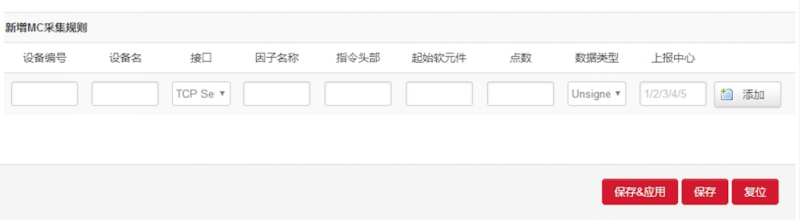

在佰馬邊緣計算網關MC協議配置界面中，可以設置設備編號、設備名、接口、因子名稱、定義指令頭部、起始元件、點數、數據類型、上報中心、操作符、操作數、上報精度、狀態標記等。

設備編號：數字

設備名：可以用來備注，中文在前字母數字在后，否則有可能出現亂碼

接口：選擇已開啟的MC Protocol，未開啟的不會顯示

因子名稱：上報的數據名稱，字母在前數字在后，如：a001

指令頭部：組成采集指令的一部分（字符串）

起始元件：組成采集指令的一部分，在指令頭部后面（字符串）

點數：采集數據個數（按照實際的指令，如：0002）

數據類型：用來解析寄存器數據值，A為高字節（ABCD）

上報中心：對應服務端1-5配置

修改：可以修改當前配置

刪除：刪除當前配置

單位：當前單位僅作備注，可以不配置

操作符：對當前采集到的數據進行加減乘除

操作數：將當前數據帶入操作符中對采集到的數據進行計算

精度：上報數據的小數點位數

狀態標記：啟用報警，當值產生變化時，觸發報警

注：可配置多個因子，但是因子數量要和個數以及數據類型對應，否則不生效。
