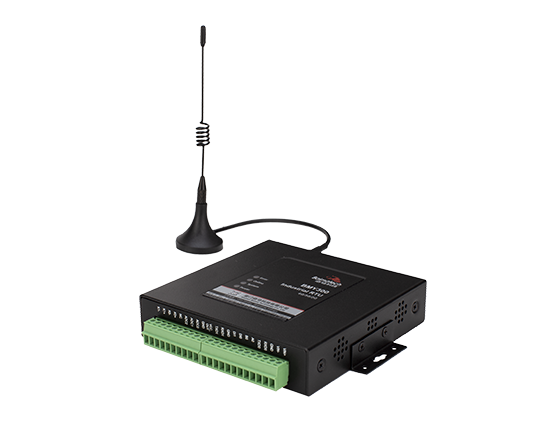

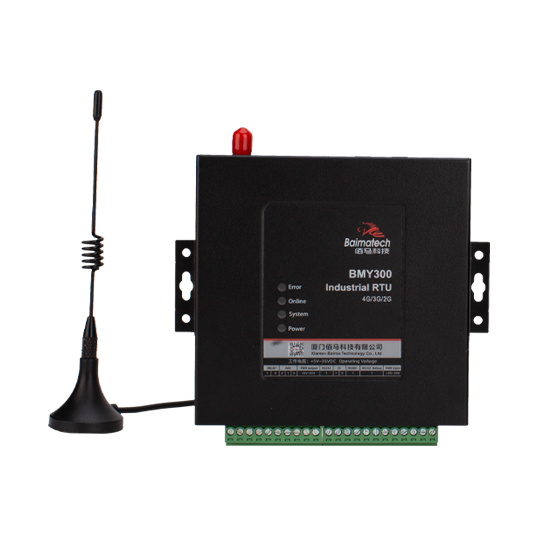

微型無線RTU BMY300

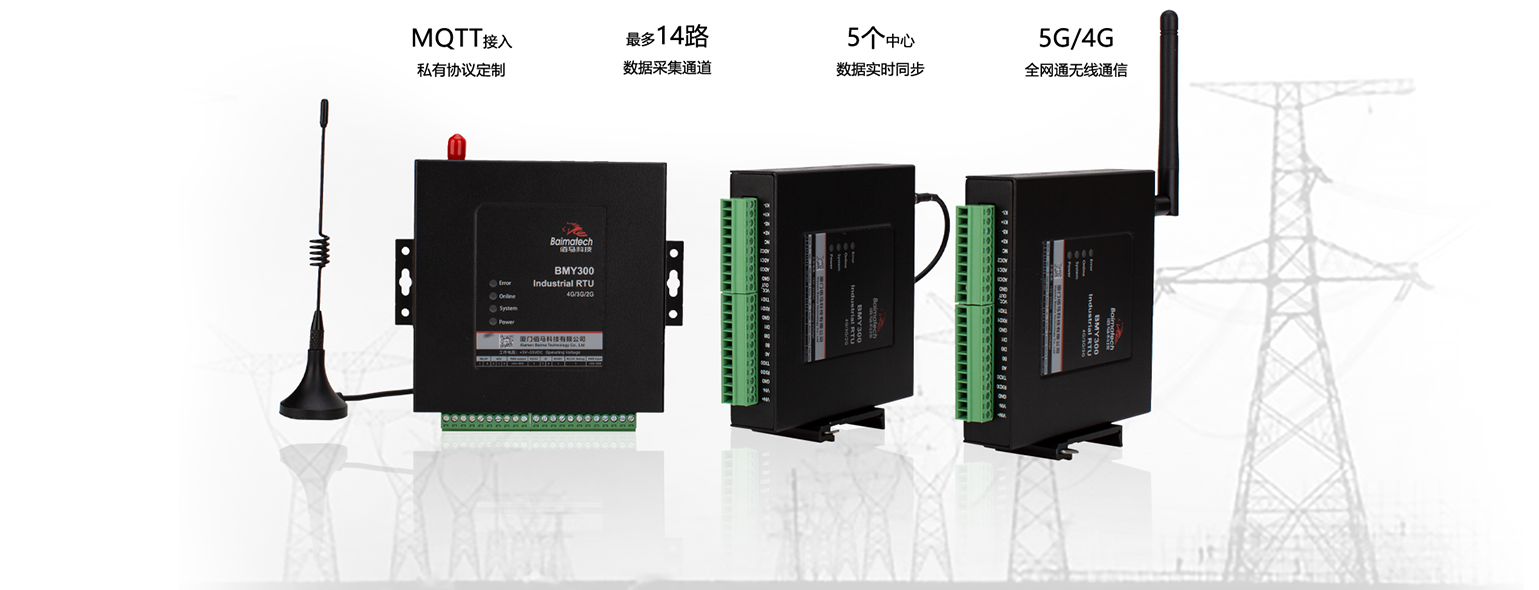

BMY300微型5G/4G無線RTU，遠程測控如此簡單
佰馬科技BMY300系列RTU，是一款支持MQTT的體積小巧、功能強大、低功耗的遙測終端RTU。協助用戶實現數據智能采集、多種協議轉換、狀態監測、設備控制、5G/4G無線通信、虛擬專網、本地存儲、告警等綜合功能。
專用于惡劣工況遠程測控領域

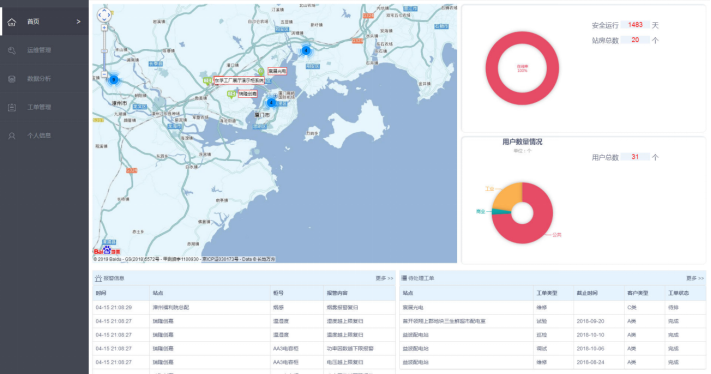

BMY300微型遙測RTU，南向無縫接入工業自動化主流品牌前端設備，北向對接組態軟件及各種云平臺，
適用于諸如設備狀態感知、設備信息監測、數據交互、協議轉換、遠程控制等工業應用場景中。

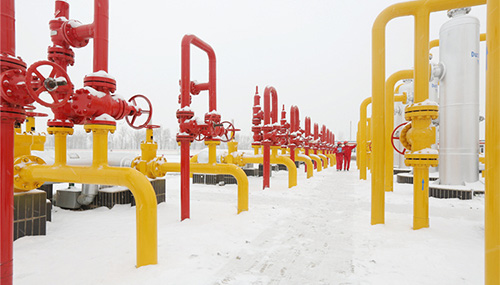

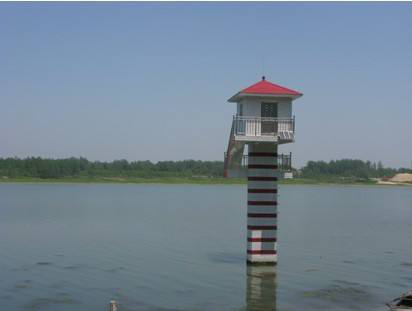

包括：輸電線路桿塔傾斜監測、微氣象監測、管道監測、結構物健康監測、工況監測、能耗監測等。

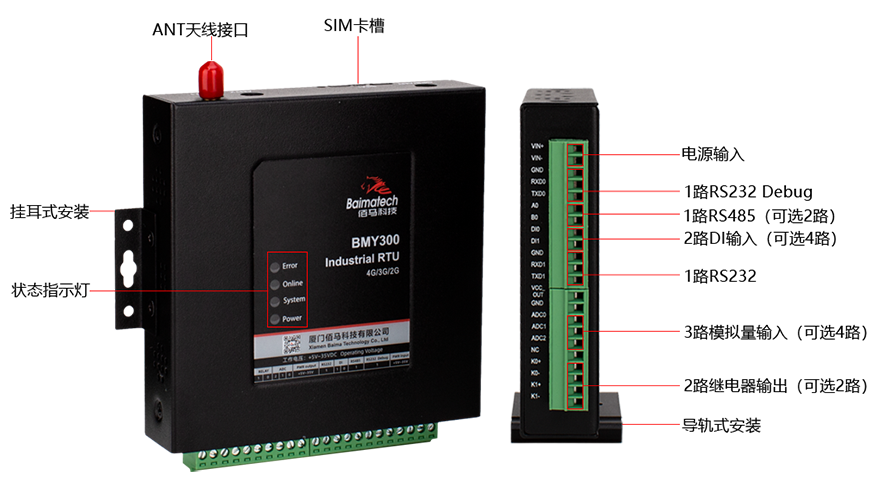

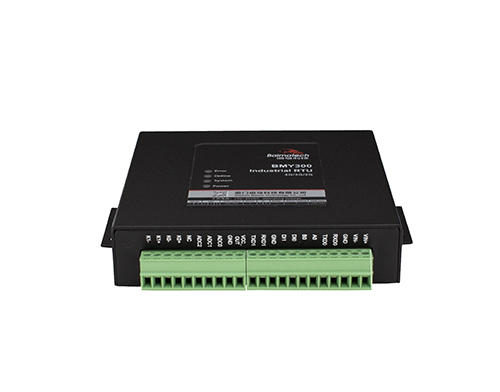

最多14路采集通道，接口豐富
實現現場數據采集、狀態采集、設備聯動控制
BMY300微型遙測RTU豐富強大的接口包括：
2路RS232(1路做debug口)、1路RS485(可擴展成2路); 可定制TTL電平串口；
3路模擬量輸入，可選配4路模擬量輸入；2路開關量輸入，可選配4路開關量輸入；
可選2路開關量輸出接口；可選2路繼電器輸出；可選2路脈沖量輸入；1路受控輸出電源，輸出電壓值與設備供電電壓相同，默認12V。

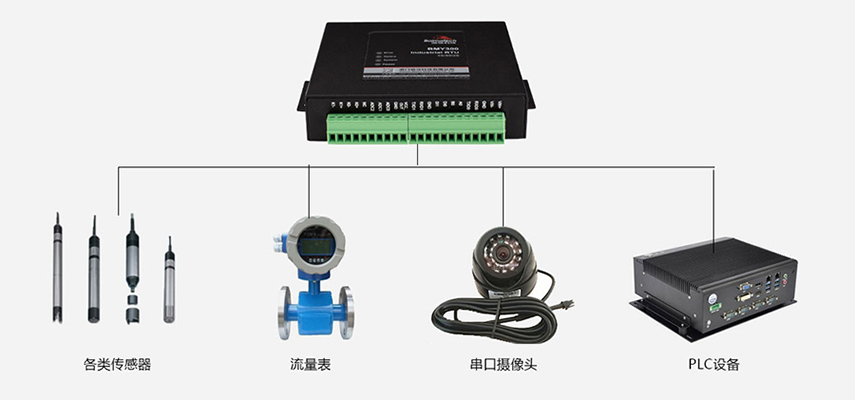

兼容國內外主流傳感器、表計、串口攝像頭
BMY300微型遙測RTU，接口豐富，兼容國內外主流傳感器，儀表、串口攝像頭、設備等。
未兼容的品牌與型號，佰馬科技提供開發適配服務，項目數據實時采集、設備遠程控制等
應用更靈活。Modbus RTU傳感器不用軟件定制可以兼容。支持多采集數據存儲空間自定義配置，每個采集數據的存儲空間均支持自定義配置。

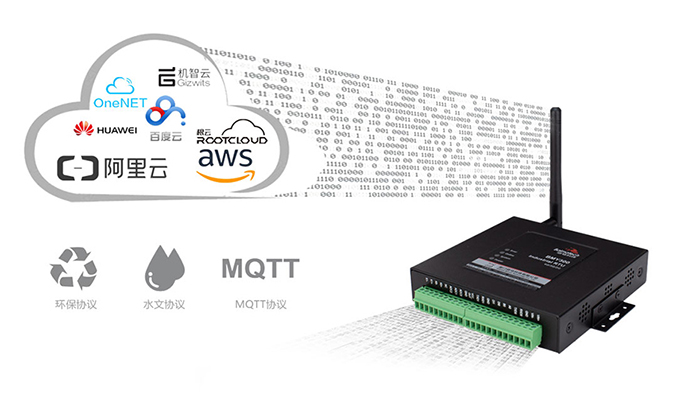

支持MQTT、水文、水資源、環保等通信協議
BMY300微型5G/4G無線RTU，與阿里云、華為云、亞馬遜云、百度云等第三方云平臺平滑對接；支持MQTT協議上報平臺，或按水文水資源協議上報平臺，或按環保212等協議上報平臺。支持定制協議。
專利技術保障無線通信“持續在線”
具有軟件看門狗與硬件看門狗技術，設備自動監測工作狀態，當RTU設備偶發異常時，智能進行軟件喚醒或硬件斷電重啟，將整個設備復位，確保設備實時正常運行。支持PPP層心跳、ICMP探測、TCP Keepalive以及應用層心跳等多級鏈路檢測機制，自動恢復網絡故障，掉線重連，維持無線連接“持續在線”。

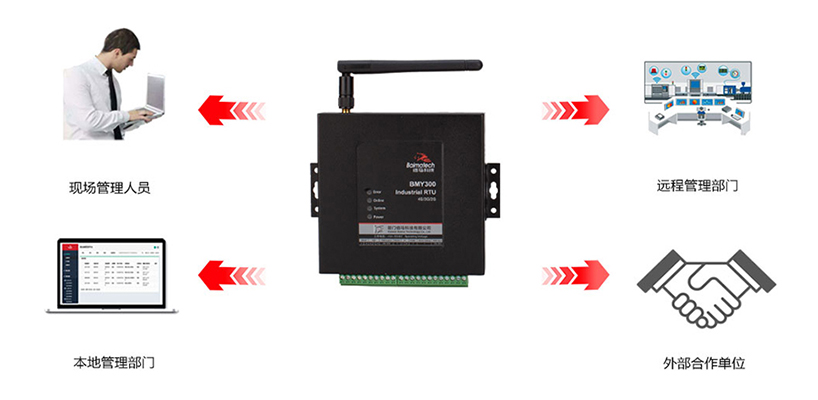

現場數據可同時向5個中心上報，管理協同更高效
BMY300微型遙測RTU可同時向5個中心上報數據。支持多中心同步傳輸，現場監控數據可同時上報省、市、縣級等各級管理平臺。方便本地管理部門、遠程各級管理部門、外部合作單位同步獲取數據，實現高效管理。

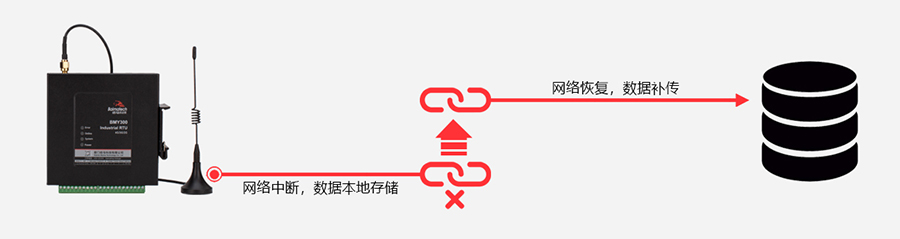

支持數據補傳
設備斷線重連、斷電重啟時，采集數據不會丟失，BMY300微型遙測RTU會將之前采集到且未發送成功的數據進行本地存儲，待網絡恢復后進行再次發送。

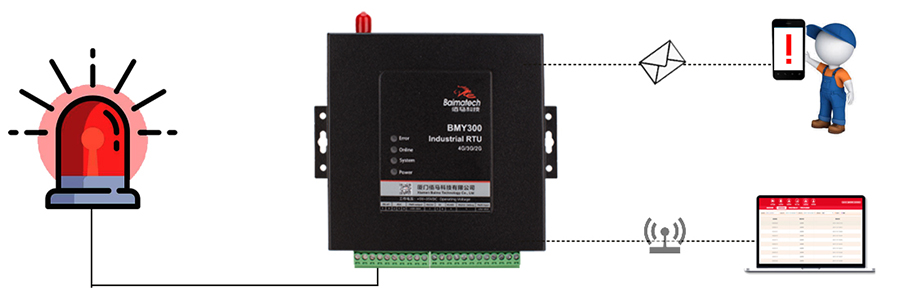

告警功能
監測數據越過設置的閾值，立即上報告警信息。用戶可據管理需要，自定義設備告警參數與閾值、設置立即告警與超時告警、設備離線告警、服務器異常告警、組態控件異常提示等，并生成告警記錄。

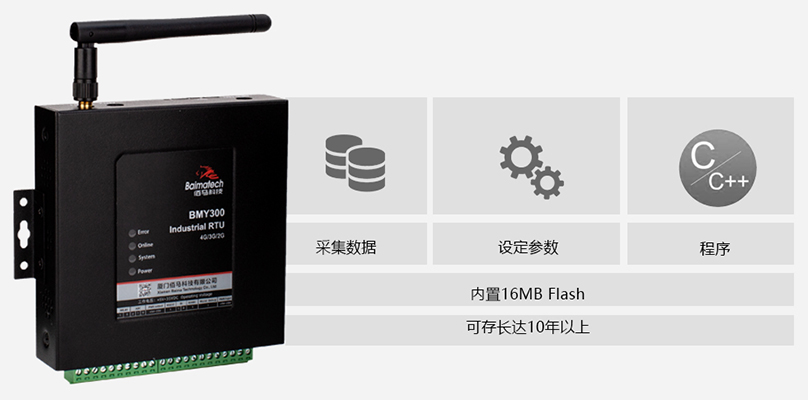

大容量本地存儲，數據可保存10年
內置16MB數據存儲空間，掉電不丟失，可存儲10年以上的采集數據、設定參數及二次開發程序。

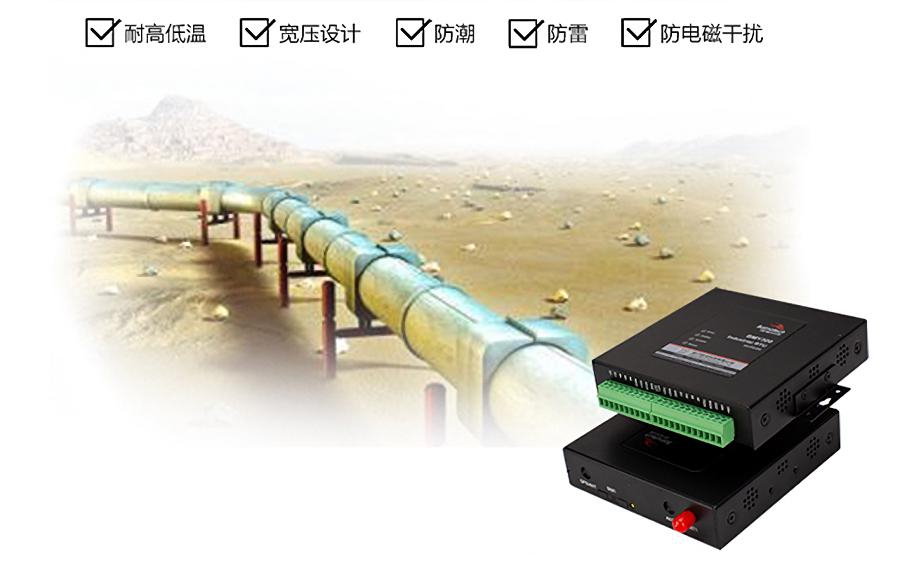

專為無人值守環境設計，適用于各種惡劣工況
專為無人值守環境設計：采用Freescale處理器方案，工業級通信模塊搭載高速處理器，高EMC電磁兼容，耐高低溫材料（-35℃至75℃），寬壓（5V-35V），超強的防潮、防雷、防電磁干擾能力，適應各種惡劣工況環境。

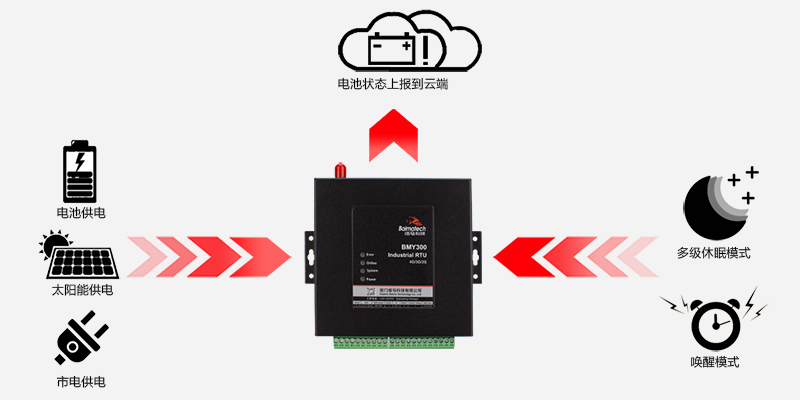

超低功耗，支持電池電壓狀態上報
BMY300微型遙測RTU采用超低功耗設計，支持市電供電（通過適配器）、太陽能供電、電池供電等。具有多級休眠和喚醒模式；支持電池電壓等狀態上報功能；野外不便取電的場合應用優勢明顯。

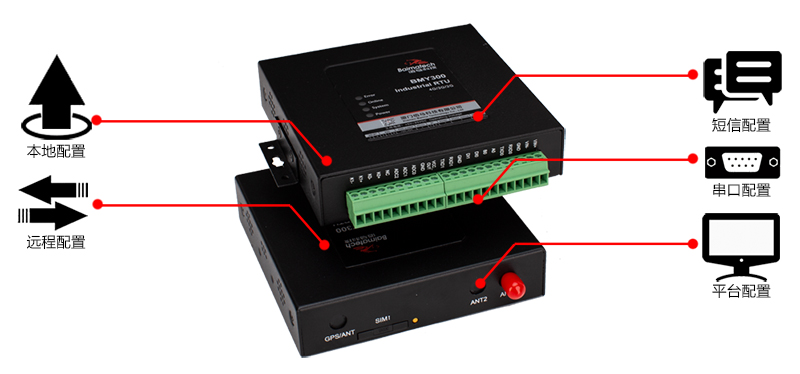

支持本地或遠程配置升級，RTU管理簡便
佰馬BMY300微型遙測RTU支持本地與遠程配置：可用串口進行本地配置；支持遠程參數配置（同時支持平臺配置方式和短信配置方式）、遠程程序升級等。

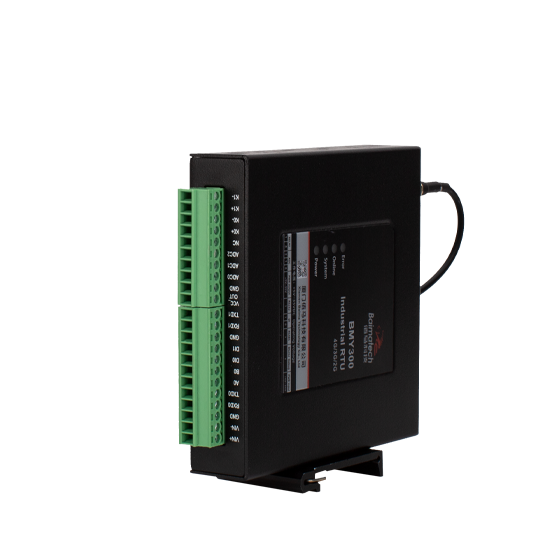

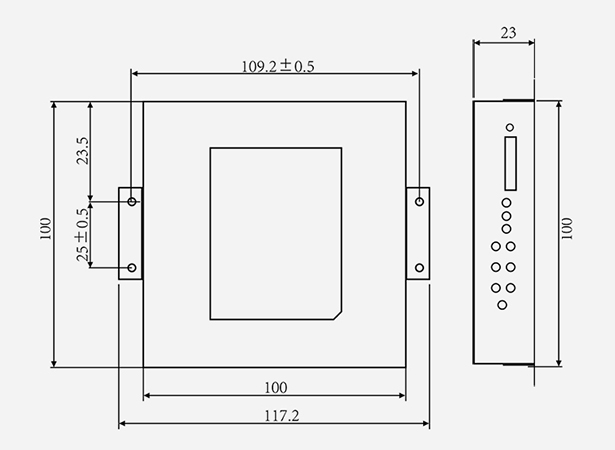

結構尺寸
產品選型
類別 | 名稱 | 規格 | 說明 |
CPU | 工業級32位通信處理器 | ||
內存 | FLASH | 512KB | |
SRAM | 256KB | ||
數據存儲Flash | 16MB（可擴展32MB） | ||
接口 | 工業串口 | 3路 | 串口形式：5PIN 工業端子，3.5mm 間距 |
2個RS232接口(1路做debug口) | |||
1個RS485接口(可擴展成2路) | |||
可定制TTL電平串口 | |||
內置15KV ESD保護； 串口速率：300～230400bits/s； 數據位：5、6、7、8位； 停止位：1、1.5、2位； 校驗：無、偶、奇、SPACE及MARK校驗。 | |||
模擬量輸入 | 3路 | 16位AD 支持4-20mA電流信號輸入 可選0-5V電壓信號輸入 （可定制4路模擬量輸入） | |
開關量輸入 | 2路 | 邏輯0：濕節點0-3VDC，或干節點導通 邏輯1：濕節點5-30VDC，或干節點斷開 （光隔離）（可定制4路開關量輸入） | |
開關量輸出 （可選） | 2路 | 額定驅動電流：50mA 額定驅動電壓：35V （光隔離，OC門輸出） | |
繼電器輸出 (可選) | 2路 | 最大切換電壓：30VDC/220VAC 最大切換電流：5A 最大切換功率：120W | |
脈沖量輸入 （可選） | 2路 | 大于2V電平有效 | |
電源輸出 | 1路 | 1路受控輸出電源 （輸出電壓值與設備供電電壓相同，默認12V。單路額定輸出電流1A內置過流保護） | |
SIM/UIM卡接口 | 1個 | 抽屜式，支持1.8V/3V SIM/UIM卡，內置15KV ESD保護 | |
天線接口 | 1個 | 標準SMA陰頭天線接口，特性阻抗50歐 | |
指示燈 | 4個 | 具有電源、系統、在線、錯誤指示燈 | |
電源 | 標準電源 | DC 12V/1.5A | |
供電范圍 | DC 5V -- 35V | ||
內置電源反相保護和過壓保護 | |||
功耗 | 采集狀態 | 40mA～45mA@12VDC | |
通信狀態 | 40mA～80mA@12VDC | ||
休眠狀態 | ＜1mA@12VDC | ||
安全性 | 鏈路檢測 | PPP 層心跳、ICMP 探測、TCP Keepalive 以及應用層心跳等多級鏈路檢測機制維持無線鏈路，并支持斷線自動重連，保證設備“永久在線” | |
內嵌看門狗 | 支持設備運行自檢技術，支持設備運行故障自恢復 | ||
可靠性 | 平均無故障工作時間(MTBF)不低于10000h | ||
超低功耗設計，包括休眠模式、定時上下線模式 | |||
EMC各項等級指標達3級 | |||
采用NTP技術，內置RTC | |||
SIM/UIM卡接口內置15KV ESD保護 | |||
防護 等級 | IP30 | 金屬外殼和系統安全隔離，適合工控現場應用 | |
適用 環境 | 工作溫度范圍 | 零下35oC -- 75oC | |
存儲溫度范圍 | 零下40oC -- 80oC | ||
相對濕度范圍 | 95%無凝結 | ||
物理 特性 | 安裝方式 | 掛耳式 | |
外形尺寸 | 100×100×23 mm (不包括天線和安裝件) | ||
重量（克） | 320g | ||
相關方案
基于工業數采網關的水廠物聯網應用

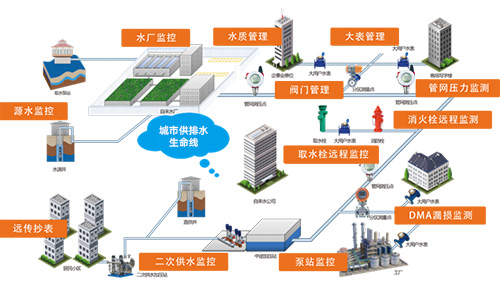

基于RTU的智慧管網生命線監測方案
