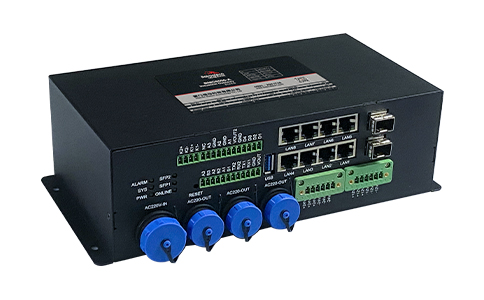

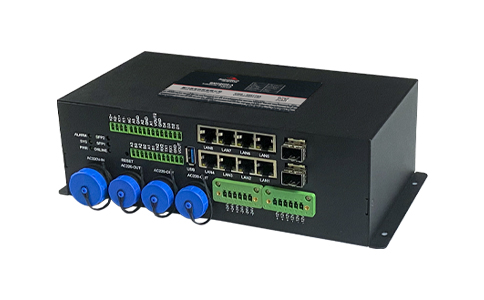

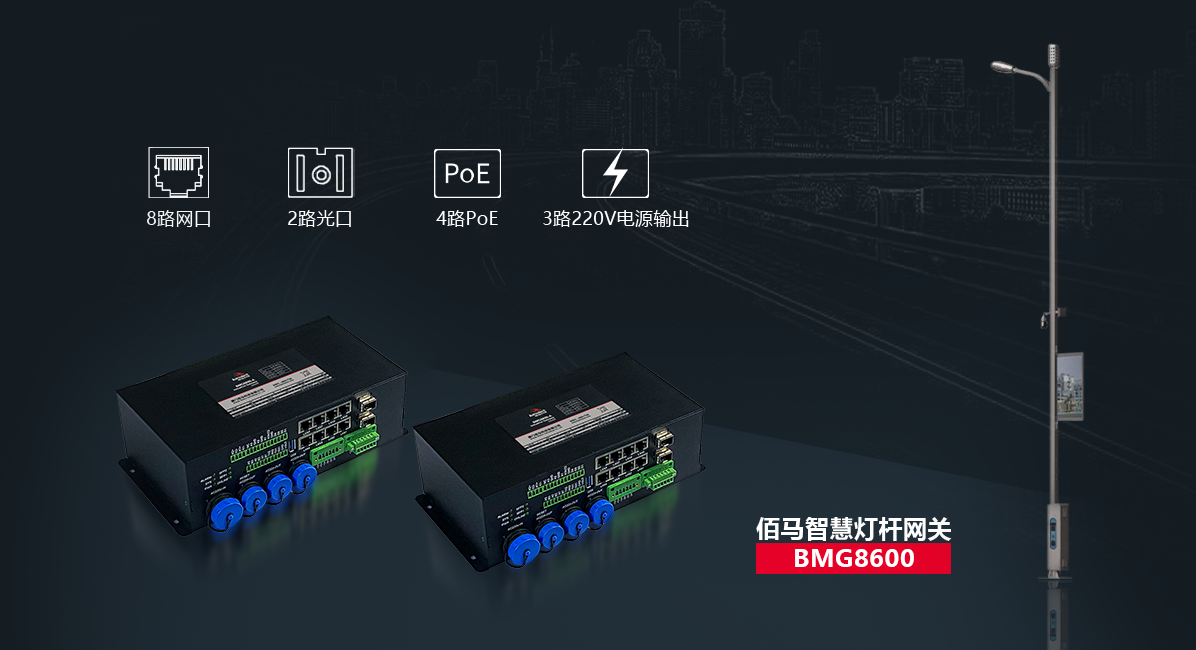

BMG8600智慧桿網關（ AI型 ）
BMG8600智能網關--智慧燈桿行業旗艦
BMG8600智能網關，集合邊緣計算、AI智能、光端機、路由器、交換機、協議棧等強大功能。專用于智慧桿、5G燈桿、智慧路燈等場景，實現桿載設備的感知網絡接入、數據采集、信息輸入、信息輸出、集中控制、遠程控制、聯動控制、安全管控、異常網絡互通及通訊與數據格式標準化等。
多項自有知識產權，為行業創造價值
智慧燈桿網關BMG8600，簡化智慧桿的設備管理、電源管理、網絡管理、施工及運維管理、減輕服務器處理負擔，實現共桿、綜合桿的智能化，同時施工及運營效率大幅提升。
應用BMG8600智能網關，實現桿載設備管理智能化

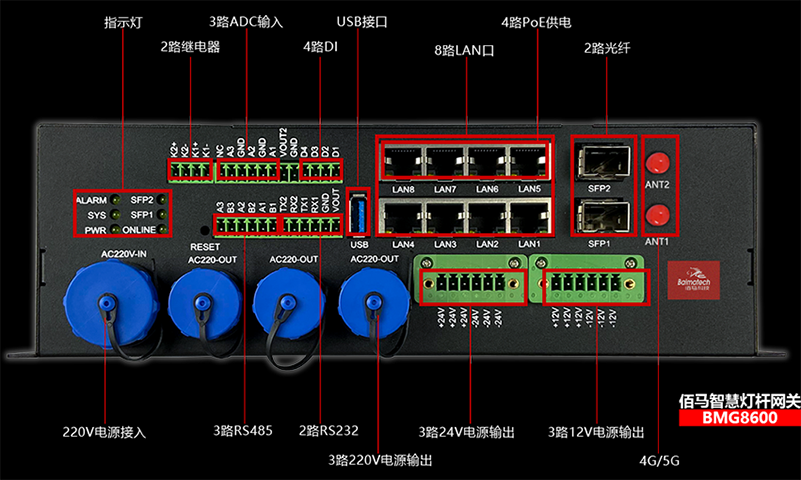

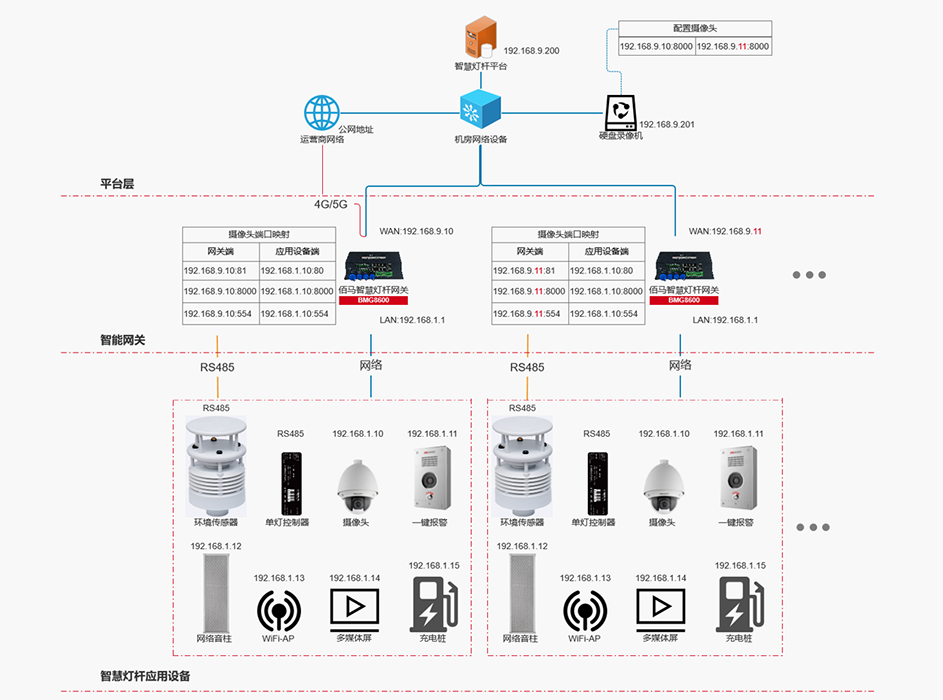

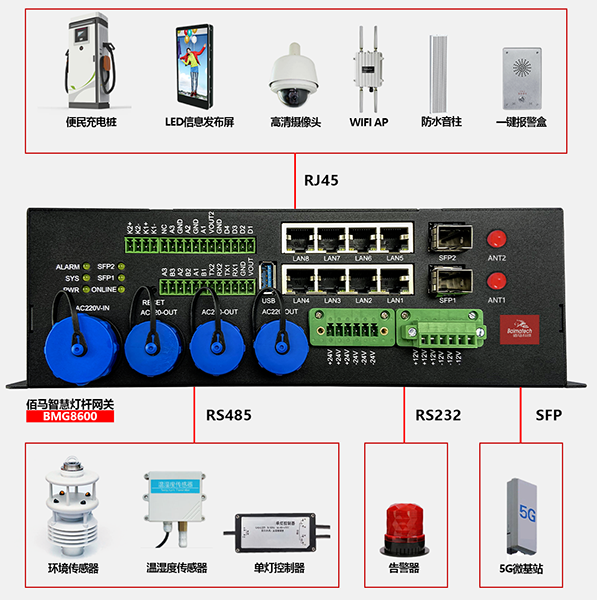

BMG8600智能網關，配備豐富的行業應用接口，包括7路千兆LAN口、1路千兆WAN口、2路千兆光口、2路RS232、3路RS485、3路ADC、4路DI、2路繼電器輸出、1路USB、4路PoE供電、3路220V電源輸出、3路24V供電輸出、2路12V供電輸出等。智慧燈桿上眾多設備包括：智能照明、環境傳感、視頻監控、LED顯示屏、5G微基站、無線WIFI、公共廣播、一鍵告警，充電樁等，眾多設備可以通過BMG8600智慧燈桿網關一站式接入，并通過平臺實現集中管理、遠程管控。
強大的交流/直流電源配置，項目部署簡單

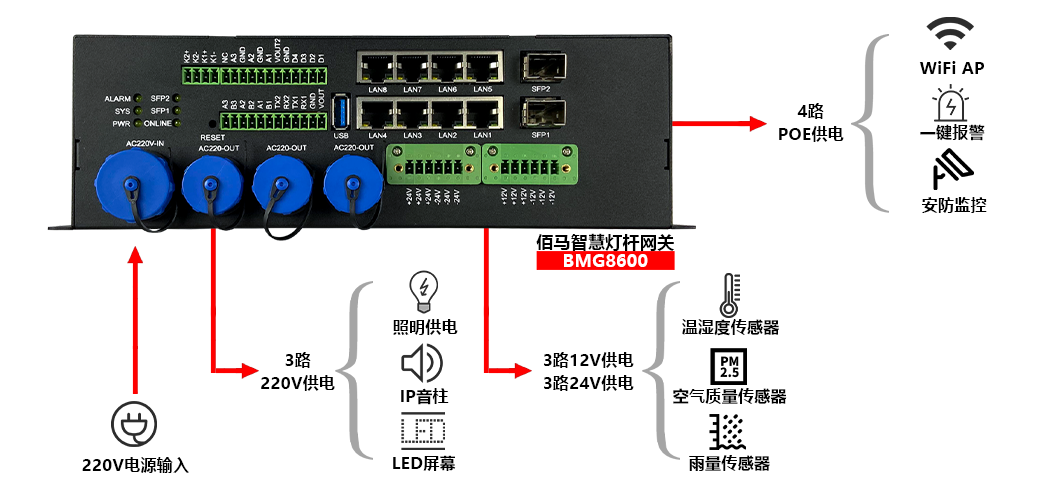

具有1路AC110~265V輸入，3路AC110~265V/5A電源輸出，4路PoE供電輸出，3路DC 24V供電輸出，3路DC 12V供電輸出等。佰馬BMG8600豐富的電源輸出接口，為智慧燈桿上的LED屏、IP音柱廣播、視頻攝像頭、傳感器等提供電源，一站式供電，摒棄雜亂的電源適配器，極大降低項目部署難度，節約項目成本。
用電安全，實時監測，遠程管控
佰馬BMG8600智慧桿網關，多種技術應用充分保障項目用電安全。強電輸入與輸出接口全部采用防水接頭。網關具有電表功能，實時監測各路電源的電壓、電流、功率、功率因數等參數，預防設備電路發生斷路、過流和短路等故障，異常情況自動實時告警，并遠程控制關閉電源。
邊緣計算，支持開發AI等強大功能

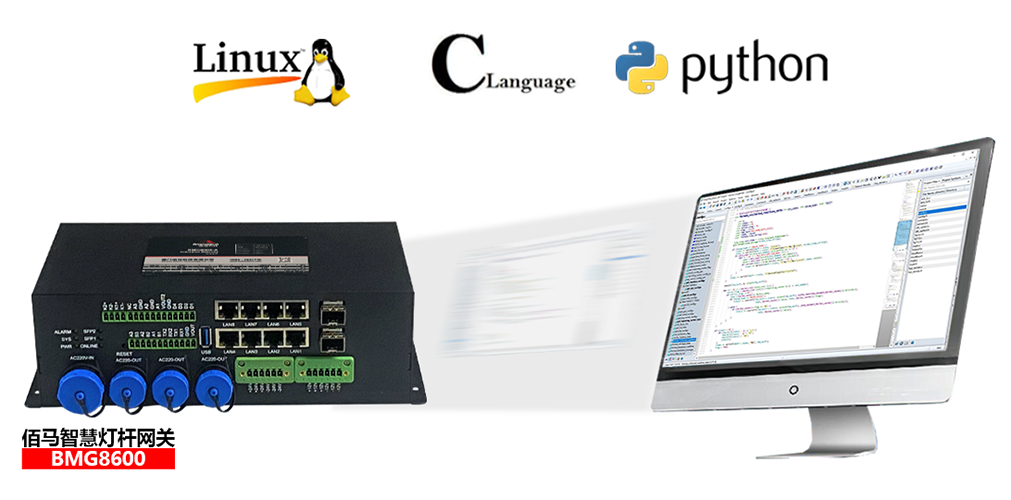

ARM高端CPU,強大邊緣計算能力，有效分擔云端壓力；Linux系統，集成Python開發環境和C語言開發環境， 提供標準API接口，方便結合項目需要進行二次開發應用?？稍诎垴RBMG8600智能網關基礎上開發差異化功能，如人臉識別、車輛識別、人群聚集告警等。
5G/4G/有線等網絡管理，一目了然
佰馬BMG8600智能網關，網絡規劃層級清晰，網絡管理，一目了然。網關集成多種通信方式，支持4G（5G可選）、WiFi、NET等;支持有線和無線互為備份?？蛇x配4G轉WIFI；具有軟件和硬件看門狗技術、多級鏈路檢測機制等、設備自動監測工作狀態，當網關設備偶發異常時，智能進行軟件喚醒或硬件斷電重啟，將網關復位，確保智能網關實時正常運行。
BMG8600智能網關，簡化施工及運維管理

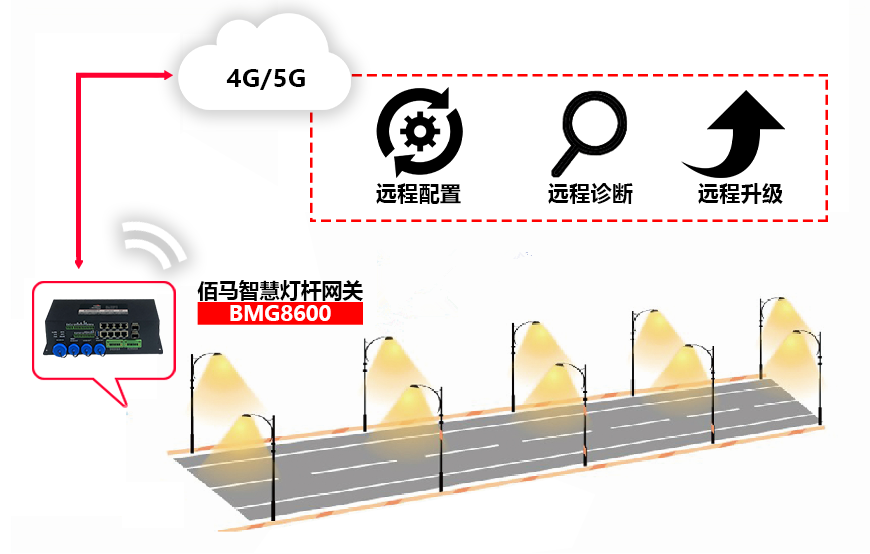

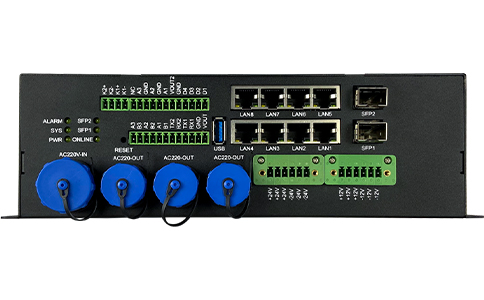

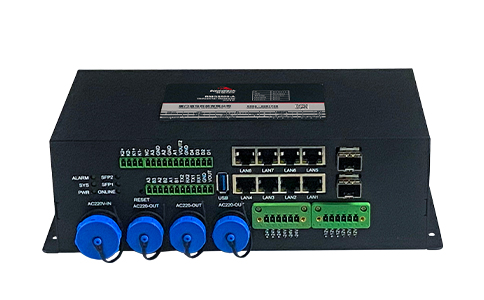

BMG8600智能網關，功能強大，集成度高，設備緊湊，體積小巧，安裝在智慧桿設備倉內，標識分明接線簡單，支持壁掛式安裝、DIN導軌安裝。佰馬智能網關支持遠程配置、遠程診斷、遠程升級，極大提升項目甲方、集成商、施工方、運營方、設備提供商等各方的管理效率。
針對智慧桿應用而研發，適應惡劣工況環境

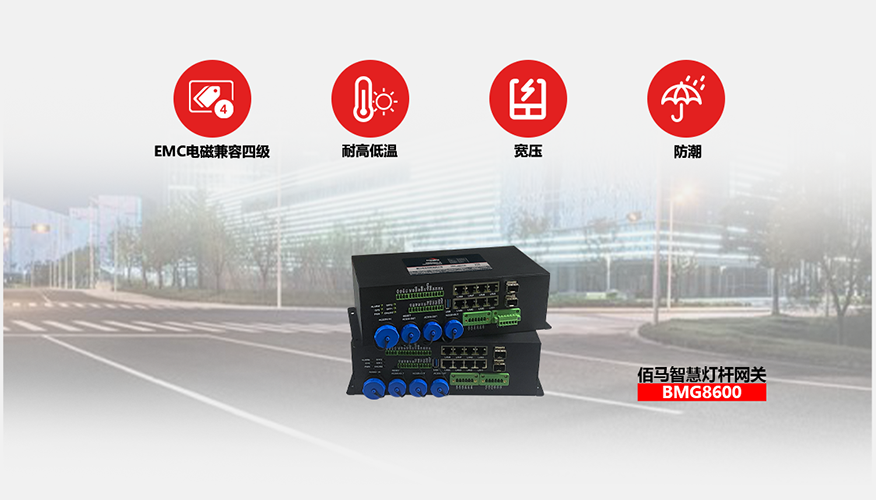

智慧燈桿長年工作于戶外，對網關的環境適應性要求極高。佰馬BMG8600智慧燈桿網關，堅固的金屬外殼，所有器件包括處理芯片、內存芯片、存儲芯片、通信模塊到電源器件全部采用工業級標準， EMC電磁兼容達四級標準，通過權威實驗室耐高低溫檢測（-40℃至80℃），寬壓，超強的阻燃、防潮、防雷、防電磁干擾能力，適應各種惡劣工況環境。
便捷對接公有云或私有云，智慧燈桿系統快速上云

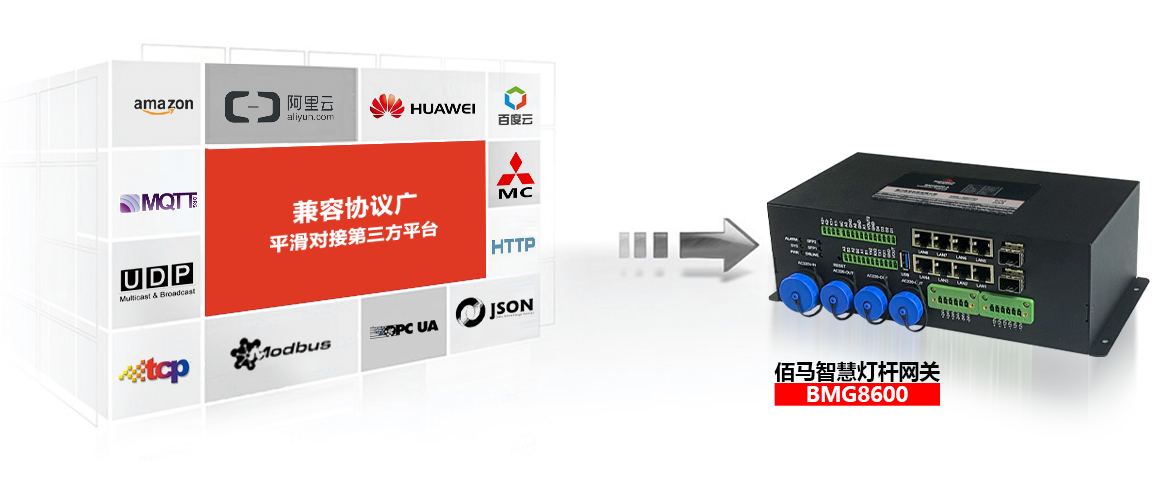

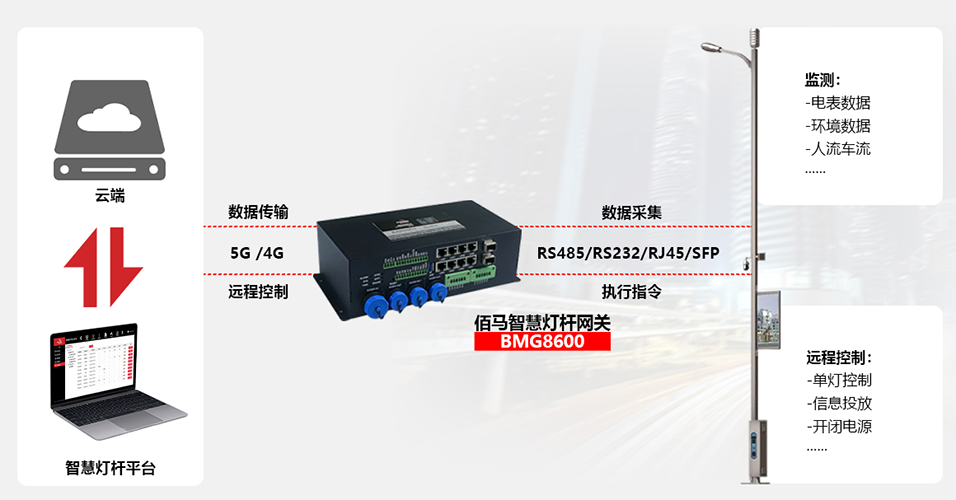

支持OPC、Modbus、TCP、UDP等南向協議，支持MQTT、JSON、212等北向協議，與阿里云、百度云、華為云、亞馬遜云等第三方云平臺平滑對接；可與企業研發建設的智慧燈桿私有云平臺匹配對接；可與佰馬科技自主開發的智慧燈桿云平臺對接。
配套智慧燈桿管理平臺

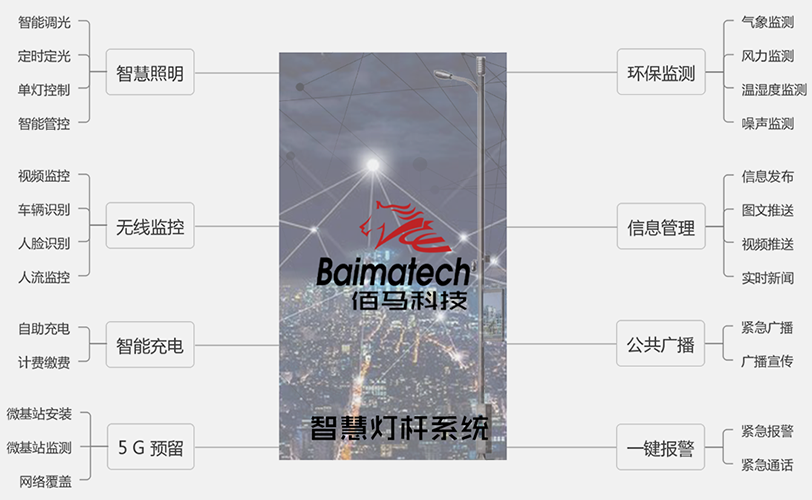

智慧燈桿平臺基本功能框架包括：數據展現、單燈控制、視頻監控、信息發布、一鍵報警、無線WIFI-AP、環境傳感、充電樁管理系統、廣播系統、積水管理系統等。
開放定制專屬智慧燈桿網關&云平臺
聯系佰馬，為貴司定制專屬智慧燈桿系統。包括：品牌貼牌、智慧燈桿各子系統驅動匹配、通信協議定制、軟件功能定制、硬件功能定制、結構尺寸定制、智慧燈桿云平臺定制等。聯系佰馬，鏈接物聯網的力量。
產品選型
項 目 | 內 容 | |
CPU | 飛思卡爾ARM CPU | |
FLASH | 8G | |
DDR3 | 2G | |
指示燈 | 6個 | 具有 ALARM、SYS、PWR、SFP1、SFP2、ONLINE 等信號指示燈 |
通信協議 | 下行支持 | 透?jìng)鳌?span style="font-family:Calibri">MODBUS RTU、ZHA |
上行支持 | TCP/IP、MQTT、MODBUS TCP等 | |
無線網絡 | 下行支持 | ZigBee、LoRa、藍牙、LoRaWAN等 |
上行支持 | 4G（5G可選）、WiFi、NET等 | |
4G | 4G全網通 | 可選配，可選擇支持或不支持 |
4G參數 | 工作頻率 | FDD LTE:B1/B3 TDSCDMA: B34/B39 CDMA2000 1x/EVDO:BC0 GSM:900/1800MHz |
傳輸速率 | LTE-FDD:Max 100Mbps(DL) Max 50Mbps(UL) SCDMA-TD:Max 4.2Mbps(DL) Max 2.2Mbps(UL) GPRS:Max 85.6Kbps(DL) Max 85.6Kbps(UL) | |
發射功率 | FDD LTE:23dbm±2db TDD LTE:23dbm±2db TDSCDMA : 24dbm +1/-3db GSM 900Mhz:33dbm±2dbm GSM 1800Mhz:30dbm±2dbm | |
接收靈敏度 | FDD B1: -97dBm(20M) FDD B3: -96dBm(20M) TDD B38: -94dBm(20M) TDD B39: -94dBm(20M) TDD B40: -94dBm(20M) TDD B41: -93.5dBm(20M) TDSCDMA B34: -110dbm TDSCDMA B39: -110dbm CDMA BC0: -108dbm GSM 900: -110dBm GSM 1800: -109dBm | |
WiFi 參數 | 標準及頻段 | 支持 IEEE802.11b/g/n 標準 |
理論帶寬 | UP TO 300Mbps | |
發射功率 | 20dbm | |
LoRA參數 | CN470Mhz(中國) EU868MHz (歐洲) US915MHz (美洲) AS923MHz (東南亞) AU915MHz (澳洲) RU868MHz (俄羅斯) IN865MHz (印度) KR923MHz(韓國) | |
SIM/UIM卡 接口 | 1個 | 標準的抽屜式用戶卡接口，支持1.8V/3V SIM/UIM卡，內置15KV ESD保護 |
天線接口 | 1個 | 標準SMA陰頭天線接口，特性阻抗50歐 |
以太網接口 | 1個WAN口 | 千兆自適應網口 |
7個LAN口 | 千兆自適應網口（4路POE供電，單路POE功率可達30W） | |
或配置成8LAN | 自適應MDI/MDIX 內置1.5KV電磁隔離保護 | |
光纖接口 | 2路 | 1000M SFP接口，10/100/1000M SFP 插槽，整機交換容量 3000M，支持單模、多模光纖、支持環型、鏈型 等網絡拓?fù)浣Y(jié)構 |
串口 | 2路RS232 | 內置15KV ESD保護 |
3路RS485 | 內置15KV ESD保護 | |
應用接口 | 3路模擬量 輸入接口 | 12位AD、支持4-20mA電流信號輸入，可選0-5V電壓信號輸入 |
4路開關量 輸入接口
| 邏輯0：濕節點0-3VDC 邏輯1：濕節點5-30VDC （光隔離） | |
2路繼電器 輸出接口 | 最大切換電壓：30VDC/250VAC 最大切換電流10A | |
4路PoE供電 | ||
1路USB | ||
供電范圍 | AC110-265V/35A | |
電源接口 | 1路AC220V輸入 | AC220V供電 |
3路AC220V輸出 | 提供 220V 輸出供電給相應設備；可遠程控制開關；具 有電壓電流檢測；單路允許通過最大電流 10A | |
3路DC12V接口 | 單路額定輸出電流 1A；提供 12V 輸出給相應設備；可 遠程控制開關；具有電流檢測 | |
3路DC24V接口 | 單路額定輸出電流 1A；提供 24V 輸出給相應設備；可 遠程控制開關；具有電流檢測 | |
接地端子 | M3螺絲接地保護端子 | |
工作溫度范圍 | 零下35oC -- 75oC | |
存儲溫度范圍 | 零下40oC -- 80oC | |
相對濕度范圍 | 95%無凝結 | |
