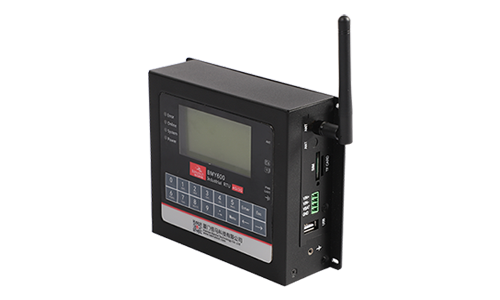

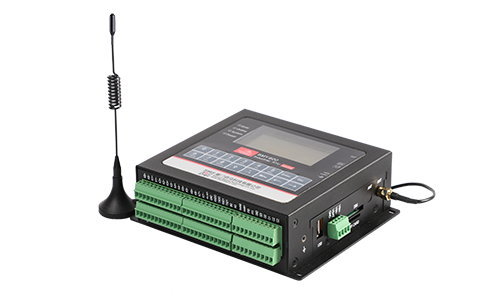

遙測終端RTU BMY600
BMY600遙測終端無線RTU，功能強大

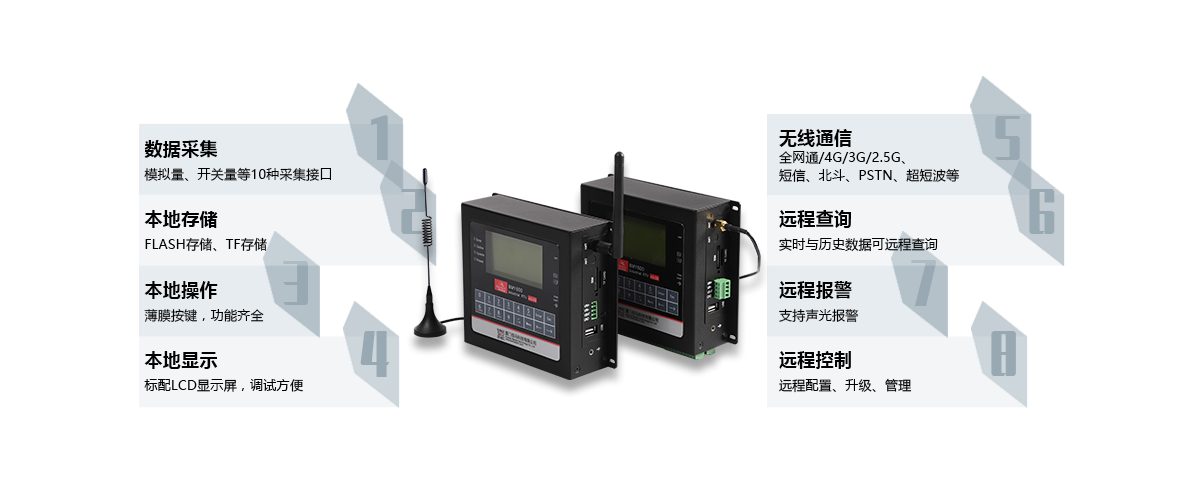

BMY600遙測終端RTU，集8大功能于一體，包括數據采集+本地存儲+本地操作+本地顯示+無線通信+遠程查詢+遠程報警+遠程控制等。協助客戶實現視頻/圖片/數據實時采集、2G/3G/4G無線傳輸、數據本地存儲、數據定時上報、數據遠程查詢、設備遠程控制、多種形式報警等綜合功能。

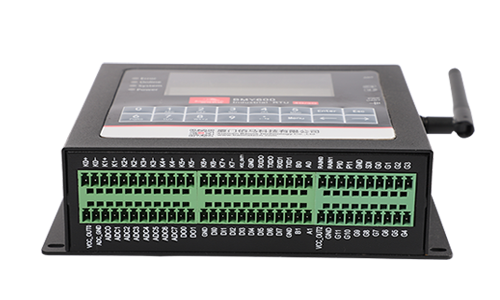

豐富的行業應用接口

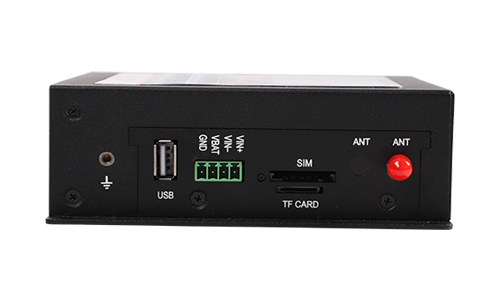

BMY600工業級無線RTU集成2路翻斗式雨量計接口、1路12位格雷碼接口、1路USB、 2路RS232、2路RS485、8路模擬量輸入、8路開關量輸入、2路開關量輸出、8路繼電器輸出、4路計數器。 豐富的應用接口，方便前端連接各種接口采集設備、智能儀表、傳感器等，項目應用更靈活。

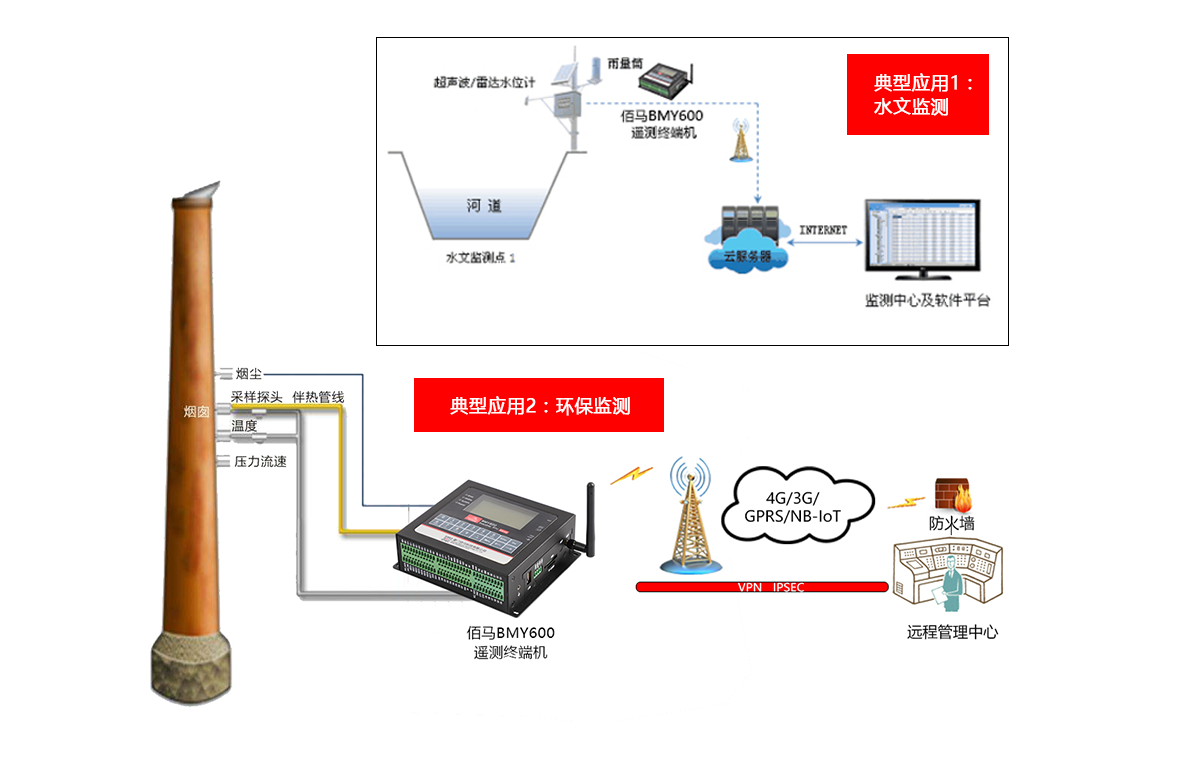

典型應用領域
BMY600遙測終端機廣泛應用于智慧水利、智慧環保、工業物聯網、智慧市政等，如：水文遠程監控、水資源遠程監測、水源井遠程監控、山洪災害監測、地質災害監測、河道監測預警、氣象監測、泵站遠程監控、污染源遠程監控等遠程測控領域。
嚴格遵循水利信息化標準&規約
無縫對接水利信息化應用，BMY600遙測終端機設計嚴格遵循水文自動測報系統規范、水資源監測設備規范等，幫助水利信息化客戶順利通過招標驗收。支持雨量、水位、水量、水質和其他數據的實時采集、本地存儲、定時上報、多重分級預警、遠程查詢、歷史數據導出等。

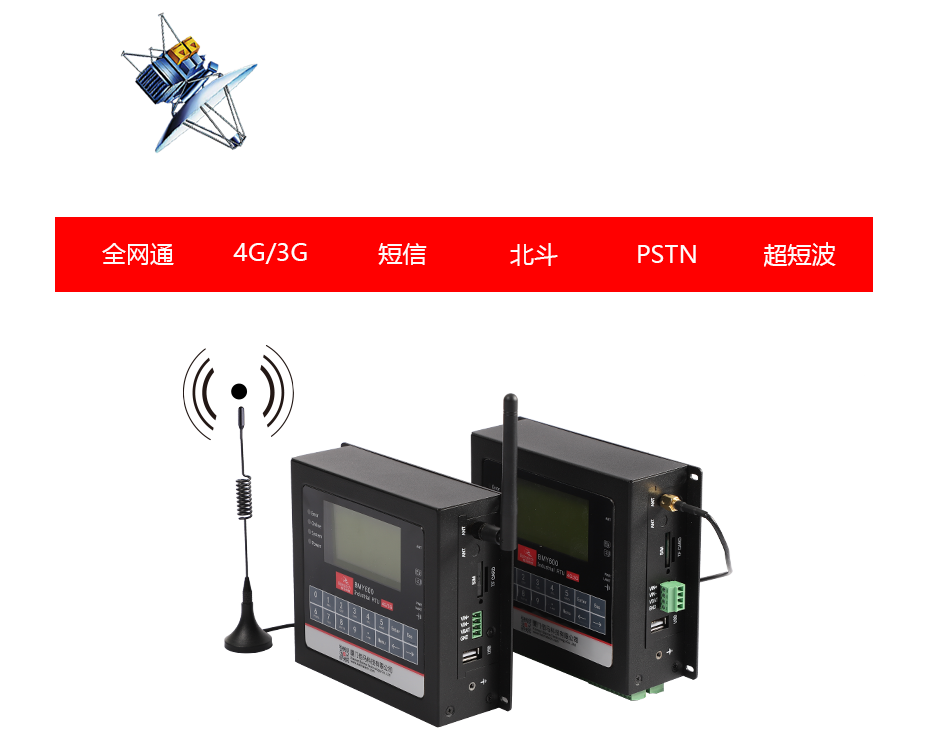

集成多種無線通信方式
佰馬BMY600遙測終端機集成多種無線通信方式，包括全網通/4G/3G/2.5G、短信、北斗、PSTN、超短波等。GPRS/CDMA/3G/4G/全網通為主傳輸通道、短信為備份傳輸通道；可選北斗、PSTN、超短波、微波等通信方式。
通信穩定，多重技術保障“永遠在線”
具有軟件看門狗與硬件看門狗技術，設備自動監測工作狀態，當無線RTU設備偶發異常時，智能進行軟件喚醒或硬件斷電重啟，將整個設備復位，確保設備實時正常運行。
支持PPP層心跳、ICMP探測、TCP Keepalive以及應用層心跳等多級鏈路檢測機制，自動恢復網絡故障，維持無線連接“永久在線”。
數據5中心同步傳輸，協同管理更高效
雙數據中心備份、5個數據中心同步傳輸，方便本地管理部門、遠程各級管理部門、外部合作單位同步獲取數據，協同工作高效管理。
大容量本地存儲，數據可保存10年
內置16MB的FLASH數據存儲空間，可存儲10年以上的采集數據、設定參數及歷史數據。更可外擴TF卡,最大可支持?jǐn)U展到32G。
工業級設計與用料，為惡劣環境應用而生
專為惡劣環境應用設計，品質超越客戶期待。BMY-600采用高性能工業級32位通信處理器和工業級無線模塊，以嵌入式實時操作系統為軟件支撐平臺；寬溫寬壓，高EMC電磁兼容，強電磁環境工作穩定;加厚金屬外殼，堅固耐用。

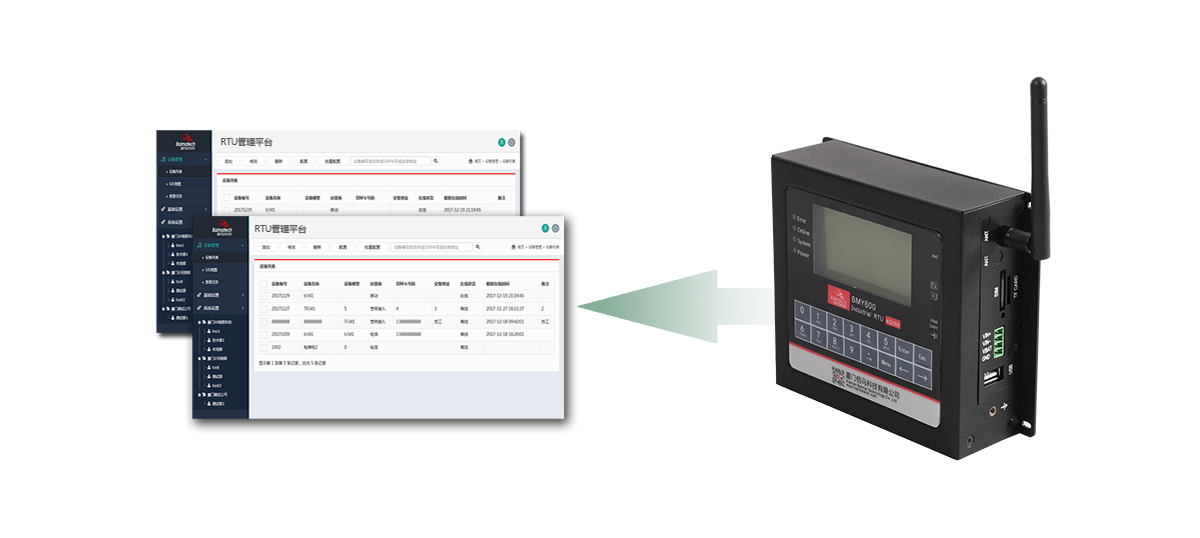

本地或遠程配置升級簡便
本地管理：支持液晶顯示屏/鍵盤配置方式和串口配置方式。 遠程管理：支持平臺配置和短信配置。配套管理軟件，對大量分布在各地的無線RTU進行集中監測、配置、升級、診斷等。極大降低運營方、集成商、設備提供商等各方的維護成本，提高管理效率。
低功耗，支持電池電壓等狀態上報
支持多種工作模式（包括自報式、查詢式、兼容式等），最大限度降低功耗。 支持電池電壓等狀態上報功能。

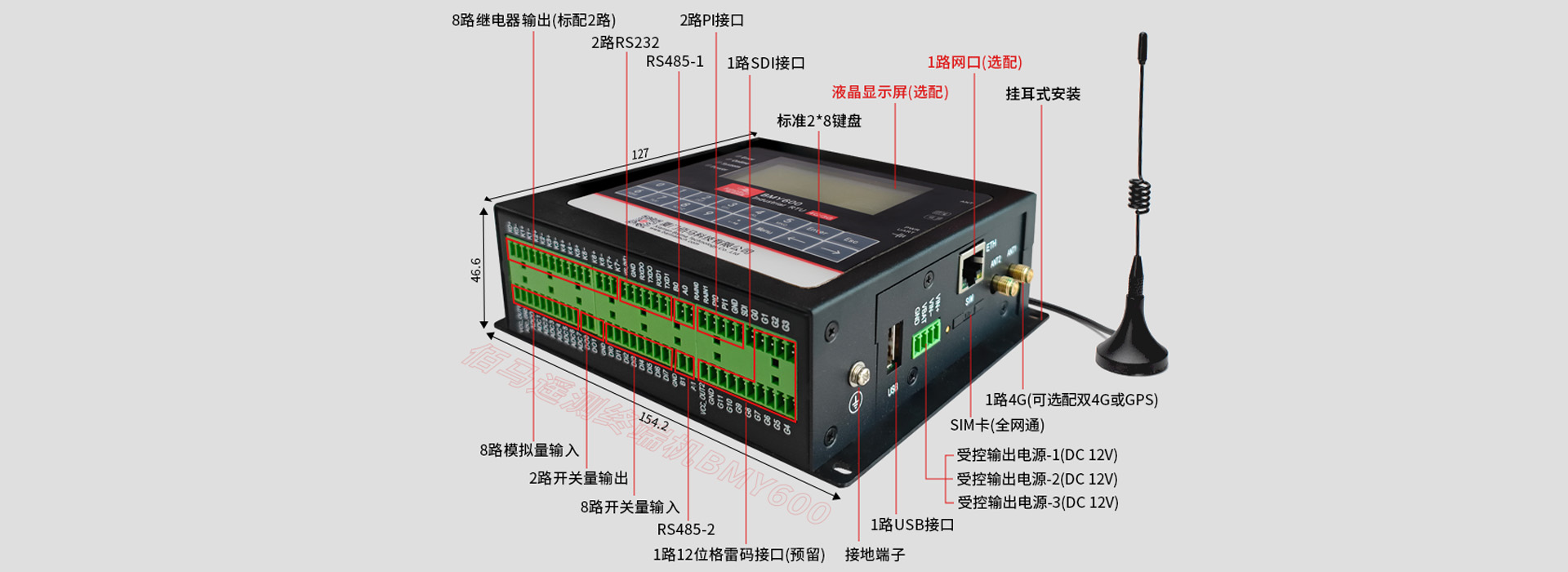

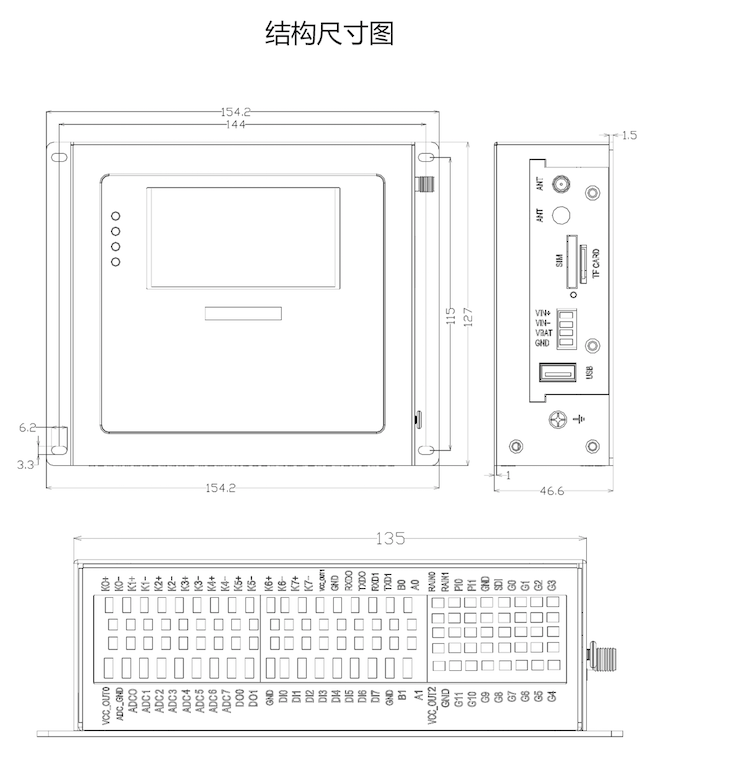

BMY600 RTU結構尺寸圖
產品選型
選購指南 | |||
產品類型 | 無線參數 | VPN | WIFI |
BMY600-G GPRS RTU | 支持EGSM900/GSM1800MHz 雙頻， 可選GSM850/900/1800/1900MHz 四頻 支持 GSM phase 2/2+ 支持 GPRS class 10，可選 class 12 | 可選 | 可選 |
BMY600-C CDMA RTU | 支持 CDMA2000 1xRTT 800MHz 單頻 可選 800/1900MHz 雙頻，450MHz單頻 | 可選 | 可選 |
BMY600-W WCDMA RTU | 支 持 UMTS/WCDMA/HSDPA /HSUPA/HSPA+ 850/1900/2100MHz三頻 可選850/900/1900/2100MHz四頻 支持 GSM850/900/1800/1900MHz 四頻 支持 GPRS/EDGE CLASS 12 | 可選 | 可選 |
BMY600-A TDD/FDD RTU | 支持 TD-LTE 2600/2300MHz 支持 FDD-LTE 2600/2100/1800/900/800MHz 支持TD-SCDMA、WCDMA、EVDO、CDMA、GPRS | 可選 | 可選 |
規格參數 | |||
系統 | 處理器 | 32bit | |
Flash | 512KB | ||
SRAM | 256KB | ||
內存 | 16M | ||
電源 | 標準電源 | DC 12V/1.5A | |
供電范圍 | DC 5~35V | ||
安全 | 內置電源反相保護和過壓保護 | ||
指示燈 | 具有電源、系統、在線、錯誤指示燈 | ||
LCD屏 | 128*64點陣液晶顯示屏 | ||
按鍵 | 標準2*8鍵盤 | ||
天線 | 標準SMA陰頭天線接口，特性阻抗50歐 | ||
接地端子 | M3螺絲接地保護端子 | ||
SIM/UIM卡 | 標準的抽屜式 | ||
支持1.8V/3V | |||
內置15KV ESD保護 | |||
可靠性 | 平均無故障工作時間(MTBF)≥10000h | ||
接口 | 串口 | 兩路RS232、兩路RS485接口 串口采用工業端子接口 速率：300~230400bps 數據位：5、6、7、8 停止位：1、1.5、2 校驗位：無、偶、奇、SPACE及MARK校驗 | |
脈沖量 | 2個翻斗式雨量計接口（低電平有效） 2路脈沖接口（高電平有效） | ||
格雷碼 | 1組12位格雷碼接口 | ||
SDI12 | 1個SDI12接口 | ||
模擬量 | 8路模擬量輸入接口 （16位AD、支持4-20mA電流信號輸入，可選0-5V電壓信號輸入） | ||
開關量輸入 | 8路開關量輸入接口（光隔離） 5-30VDC為有效電壓輸入 | ||
開關量輸出 | 2路開關量輸入接口（光隔離，OC門輸出） 額定驅動電流：50mA 額定驅動電壓：35V | ||
繼電器 | 8路繼電器輸出接口 最大切換電壓：30VDC/220VAC 最大切換電流：4A 最大切換功率：120W | ||
電源輸出 | 3路受控輸出電源 （輸出電壓值與設備供電電壓相同，默認12V。單路額定輸出電流1A，3路額定輸出電流總和2A，內置過流保護） | ||
USB | 外接顯示屏接口 可接 192*64點陣STN帶鍵盤液晶顯示屏 | ||
SD卡接口 | 最大可支持16G擴展SD卡 | ||
功耗 | 待機狀態 | 24mA@12VDC | |
通信狀態 | 35～41mA@12VDC | ||
定時關機 | 2mA@12VDC | ||
無線 | 頻段 | GSM900/GSM1800MHz雙頻 | |
理論帶寬 | 85.6Kbps | ||
發射功率 | <33dBm | ||
接收靈敏度 | <-107dBm | ||
環境 | 工作溫度 | -35℃—75℃ | |
工作濕度 | -40%—85% | ||
相對濕度 | 95%(無凝結) | ||
外觀 | 材質 | 金屬外殼 保護等級IP30 | |
尺寸 | 154.2 mm × 127 mm × 46.6 mm | ||
在線購買
在線購買
樣品申請 [佰馬工程師會20分鐘內回復] 點擊申請樣品
批量采購 聯系電話：15306099315
定制申請 [佰馬工程師會20分鐘內回復] 點擊申請定制
相關方案

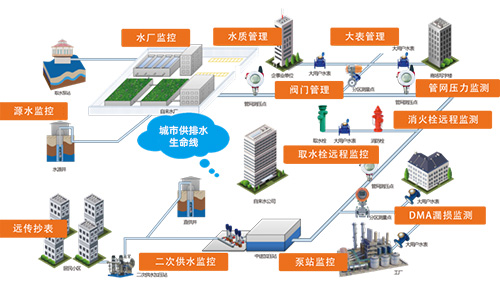

基于RTU的智慧管網生命線監測方案
