詳解BMG8200智慧路燈桿網關接線對應關系
- 時間 :2022-05-18
- 作者 :佰馬科技
- 瀏覽數 :4390

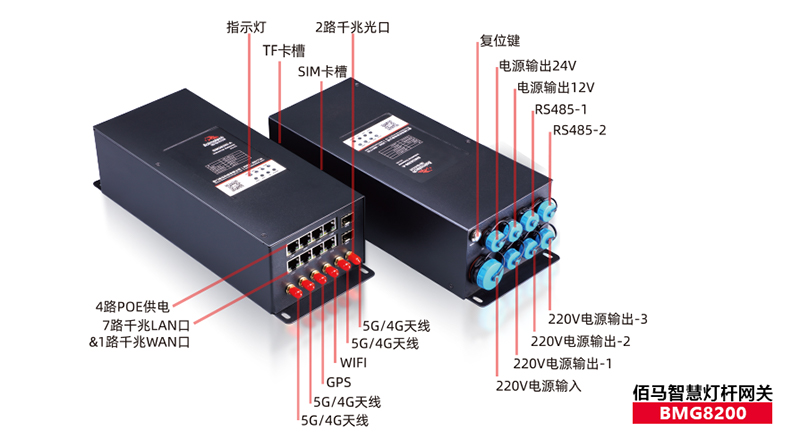

佰馬BMG8200智能網關，是佰馬科技專為智慧路燈桿應用而研發推出的一款接口豐富、性能強大的多功能網關。網關擁有 7 路千兆 LAN 口、1 路千兆 WAN 口、2 路千兆光口、2 路 RS485 等，并且提供1 路 220V 電源輸入，3 路 220V 電源輸出，1 路 DC24V 輸出，1 路 DC12V 輸出，4 路 PoE 供電輸出，可以滿足絕大部分智慧路燈桿掛載設備的接入需求和供電需求。
網關還具備電表專利、供電管理專利、遠程用電監測專利，實現對智慧桿的一站式統一管控，大大提高了對智慧桿的運營和管控效率。本篇就為大家介紹一下BMG8200智能網關的接線對應關系。
BMG8200串口接線對應關系：
引腳1------黃綠線-----RS485A
引腳2------棕（紅）色線-----電源+
引腳3------黑色線-----電源-
引腳4------藍（綠）色線-----RS485B
220V電源接口接線對應關系：
引腳1------棕色線-----電源+
引腳2------藍色線-----電源-
引腳3------黃綠線-----地線
12V、24V電源線對應關系：
引腳1------棕色線-----電源+
引腳2------藍色線-----電源-
