項目背景

在當前的園區路燈中，路燈還是以傳統照明功能為主。而想要實現諸如智慧節能、電流電壓監測、 故障監測、遠程運維等智能照明功能，就可以基于智慧路燈桿來打造智慧園區節能化、智能化和多功能化照明方案。

項目需求

本項目為某智慧園區內長3公里道路的雙側路燈，設計要求實現以下功能：定時開關、根據人流量/車流量的變化自動調節路燈亮度。

項目分析

園區路燈要求目標：1、智慧節能，2、智能管控，3、平臺化

實施說明

智慧園區3公里道路，根據實現情況可以部署70根智慧燈桿，間距45米左右。根據園區道路通行標準，設計桿體高度在6-8米左右，這里推薦8米左右高度。智慧桿采用80-100W的LED燈具，通過HPLC單控配合雷達感應來實現根據人流量/車流量變化的動態智能照明，并通過智慧燈桿網關自動調節路燈亮度的功能。

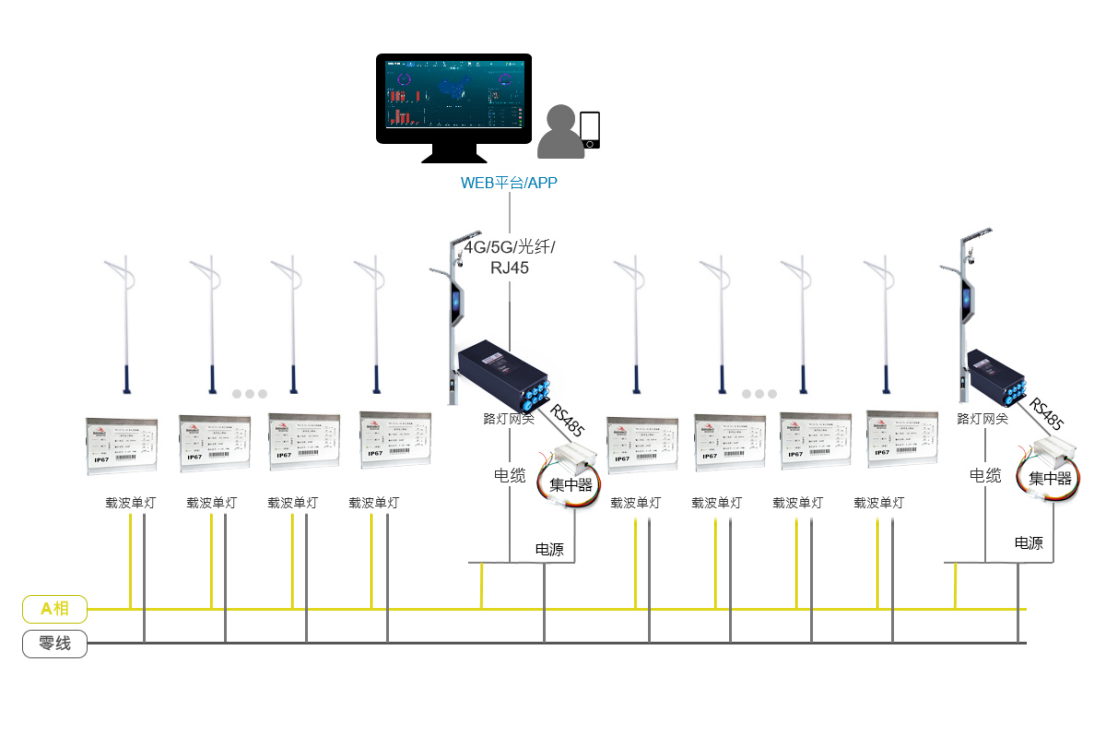

拓?fù)鋱D

技術說明

采用LED燈來實現一次節能，采用智慧路燈平臺來實現二次節能（定時開關和定時亮度調節），采用智慧桿網關配套雷達感應來實現三次節能。

HPLC：目前業內比較前沿的燈控技術，可以同時實現本地邊緣的聯動通信技術

雷達：通過毫米波雷達來實現人流和車流監測感應

網關：智慧桿網關和中繼網關實現多桿智能路燈聯動和邊緣策略

燈桿： 常用Q235材質 ，8米長度智慧桿，為后面預留功能

燈具： 采用LED燈做一次節能，可以是功耗80W-100W間。

單燈控制器

BM-DK-HPLC600單燈控制器.通信距離可達20km以上；可測量電壓、電流、功率、功率因數、電量等電參數及用電數量（精度達2％）； 可控制輸出10A-220V交流電壓為給各種路燈提供電源。

中繼HPLC

BM-DKG-HPLC650中繼網關采用行業先進的 OFDM調制方式，通信速率可達0.49Mbps，借助自研路由發現算法和組網策略，將同一條輸電線纜上的所有路燈及路燈網關進行“一主多從”樹形組網。每個網關可以管理500個路燈控制器。 支持15級設備中繼通信，最大通信距離可達20km。

智慧桿網關

佰馬BMG8100智能網關，集成了邊緣計算功能，將單燈控制策略、LED播放策略、音柱播放策略等前移到在智能網關實現；當智慧桿云邊網絡失連時，智能網關可獲取本地控制策略，讓項目現場的智慧路燈桿實現自治管理與正常運行。

豪米波雷達

毫米波雷達可以主動探測目標，通過信號處理和模式識別，能區分人、車目標，并有效濾除昆蟲、飛鳥等動物干擾，可以準確的測量行人速度、方位、人流密度等信息

智慧桿云平臺

佰馬智慧路燈桿云平臺系統，構建智慧路燈桿管控一張圖，實現對路燈桿全業流程管理策略配置、實時監測、數據展示、統計分析、告警管理等。各子系統采用模塊化設計，部署靈活。開放二次開發定制服務。

其它：服務器、材線、空開漏保、核心交換機等。
