BMY600遙測終端RTU配件安裝說明
- 時間 :2018-08-08
- 作者 :佰馬科技
- 瀏覽數 :3305
無線RTU的電源（輸出12VDC/1.5A）：
線材顏色 | 電源極性 |
黑白相間 | 正極 |
黑色 | 負極 |
無線RTU的RS232線（一端為DB9母頭）：
線材顏色 | 對應DB9母頭管腳 |
棕色 | 2 |
藍色 | 3 |
黑色 | 5 |

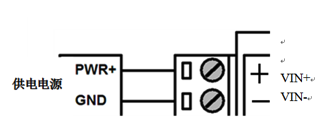

無線RTU的電源接線圖（供電范圍5-36VDC，要求功率大于4W，建議使用選配電源）：

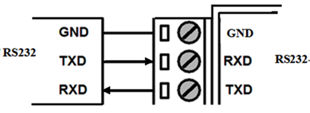

無線RTU的RS232接口接示意圖線圖
無線RTU的RS485接口傳感器接線圖：（如接RS485水位計等。默認波特率9600 bps）
無線RTU的開關量輸入接線圖：（濕接點）
無線RTU的數字量輸出接線圖：（OC門輸出，額定驅動電流50mA，額定驅動電壓35VDC；即R+Rload>20U歐，U<=35VDC）

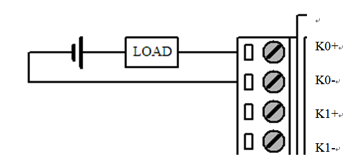

無線RTU的繼電器輸出接線圖：（最大切換電壓30VDC，最大切換電流1A，最大切換功率30W）
無線RTU的4-20mA模擬量輸入接線示意圖：

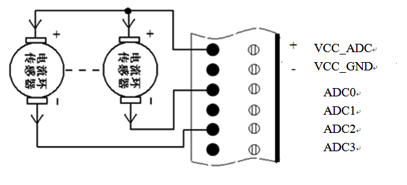

無線RTU的兩線制電流環傳感器接線圖：（電流，4-20mA）

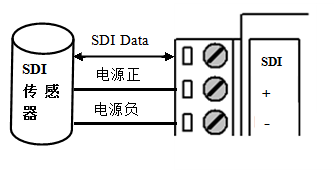

無線RTU的SDI傳感器接線圖：
無線RTU的翻斗式雨量計接線圖：

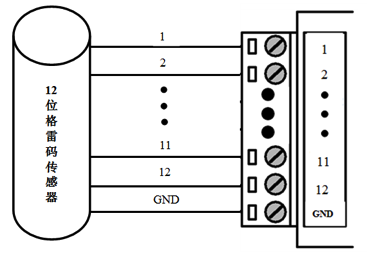

無線RTU的12位格雷碼水位計接線圖：
設備通常應用于復雜的外部環境。為了適應復雜的應用環境，提高系統的工作穩定性，設備采用了先進的電源技術。用戶可采我司選配的12VDC/1.5A電源適配器給設備供電，也可以直接用直流5~36V電源給設備供電。當用戶采用外加電源給設備供電時，必須保證電源的穩定性（紋波小于300mV，并確保瞬間電壓不超過36V），并保證電源功率大于4W以上（不包含外接傳感器的功耗）。
推薦使用選配的12VDC/1.5A電源。
