在上編文章"PPTP模式VPN搭建連接編電腦服務端VPN創建詳細教程"  下面我們介紹客戶端工業路由器的連接

工業級路由器VPN之PPTP設置說明

下面佰馬BMR400工業級無線路由器，支持MQTT協議，集全網通路由、高速無線路由、WIFI路由、本地存儲等旗艦功能于一體；標配4路LAN口、1路WAN口、1路RS485、1路RS232，軟硬件看門狗，VPN專利，惡劣環境適用專利。

一、服務器端設置

工業級無線路由器VPN客戶端設置

2.1工業級無線路由器BMR400接線

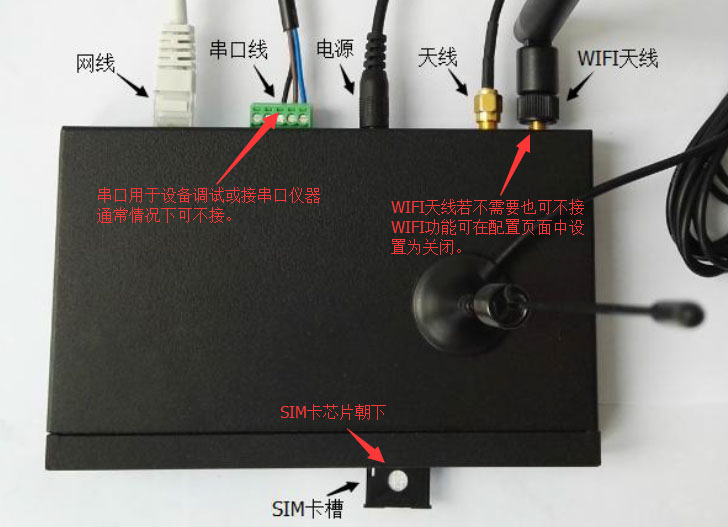

插好SIM卡，注意SIM卡芯片朝下插到位，接好網線、天線、電源線，并將網線接到電腦的網口中。

2.2電腦IP地址配置

無線路由器的默認網關地址為：192.168.1.1。

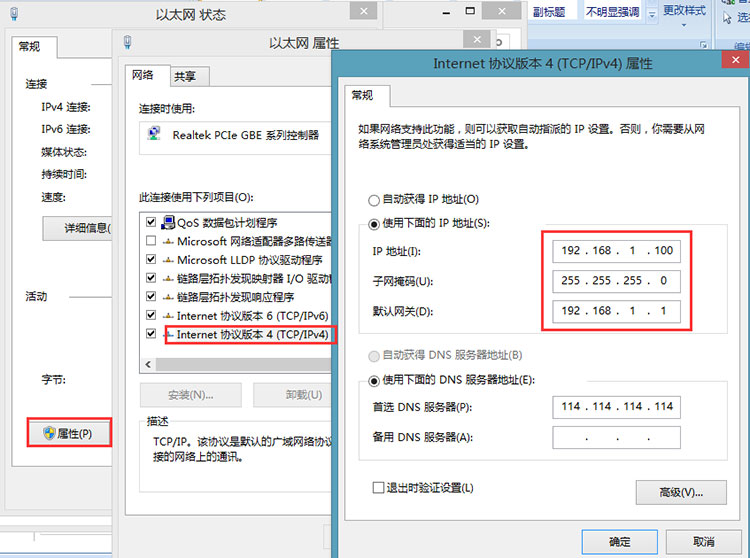

如下圖所示手動設置電腦的IP地址，打開電腦的“網絡和共享中心”->“以太網”->“屬性”->“IPV4屬性”，將電腦的IP地址設置為1網段的某個地址，網關為192.168.1.1。

2.3路由器參數配置

無線路由器通常情況下只需要插上相應的SIM卡，無需對上網參數進行配置即可上網。以下是對除上網參數外的其他的參數進行配置的說明。

1）登陸

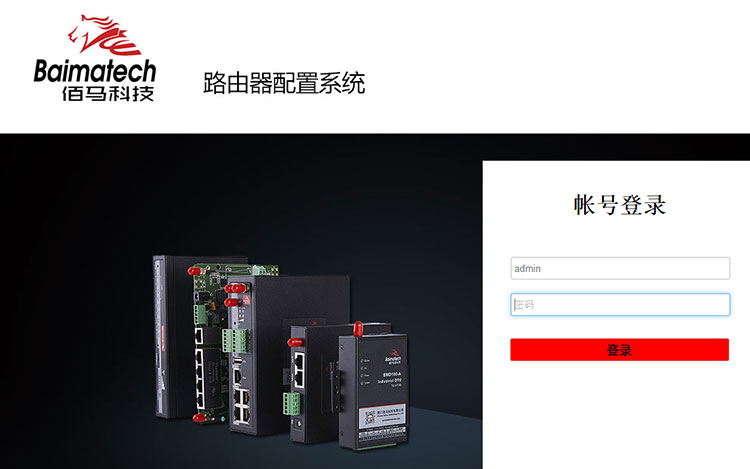

打開瀏覽器，在瀏覽器中輸入192.168.1.1并回車，出現以下頁面。輸入路由器的用戶名和密碼（默認都是admin）登錄。

登錄到路由器參數配置界面后可對路由器進行參數配置。

2）VPN配置

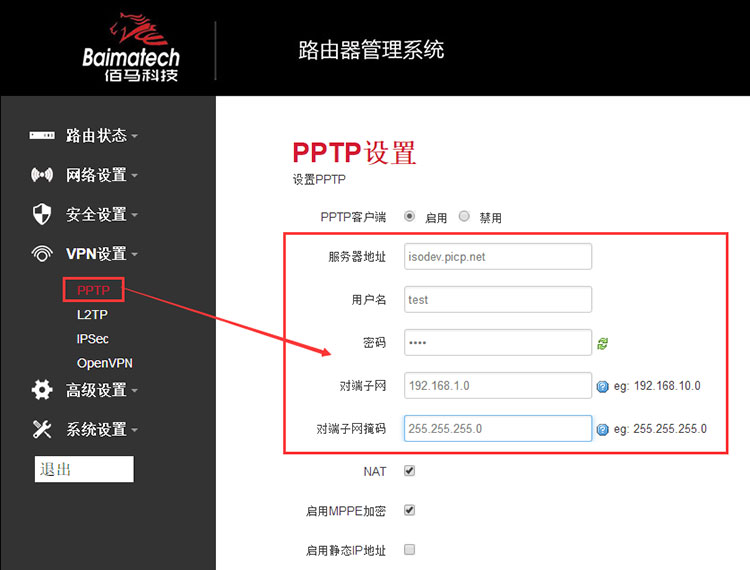

本次采用PPTP VPN，配置如下圖所示

對應路由器上做好端口映射，將1723端口映射到服務器的內網IP地址。

遠程子網和掩碼：此處可以不設置。

MPPE加密：若服務器當作VPN服務端則將此處留空，若使用路由器當作VPN服務端，則需要與VPN服務端對應設置。

手動設置隧道IP地址：可給路由器固定一個隧道IP，設置后不管下面使用哪個用戶名和密碼，隧道IP都不會變。

用戶名密碼：用戶名和密碼是VPN服務端分配好的用戶名和密碼。

其余參數無需配置。

其余類型VPN做類似設置即可。

3）網絡設置

由于項目現場將會有多臺設備同時連接到同一個VPN服務器，而無線路由器的出廠默認的LAN IP是相同的，VPN連通后，若多個客戶端的IP地址相同，將會造成網絡地址沖突而導致子網無法相互訪問。

所以我們在完成以上設置后，還需要對無線路由器的IP地址進行更改，使每個客戶端無線路由器的網絡地址都不同網段。

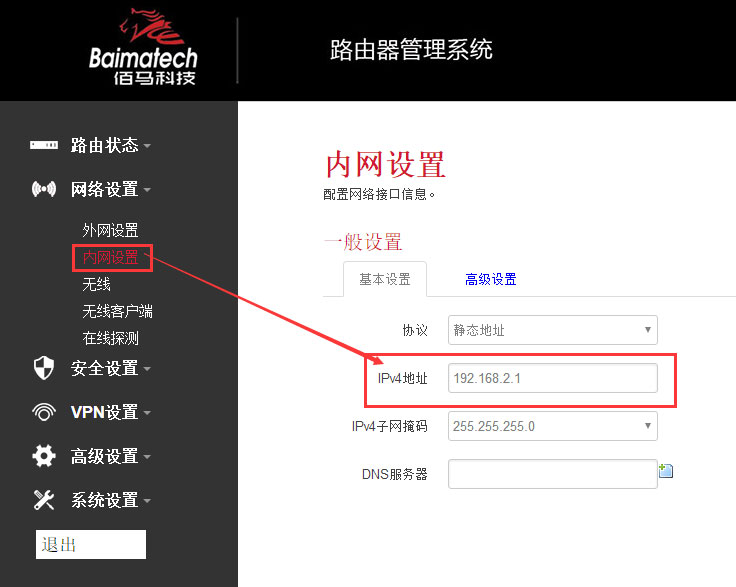

在網絡設置->基本設置中進行如下圖所示設置：

4）端口映射

路由器VPN連接成功后，從服務器上可以直接訪問路由器的隧道IP地址，但，無法直接訪問路由器下面的客戶端設備。此時可以通過兩種方式來實現對VPN子網的訪問。如下：

靜態路由方式：

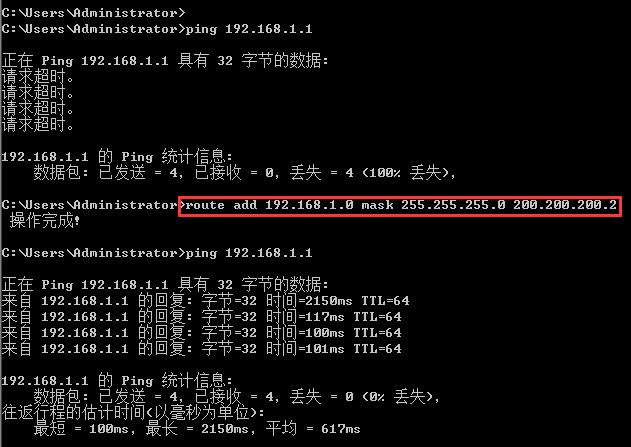

通過在服務器上設置靜態路由的方式來實現對VPN客戶端子網的訪問。如下圖：

此設置可實現對VPN客戶端子網全部地址和端口的直接訪問，即實現子網互通。但添加的靜態路由是不保存的，在服務器重新啟動后將失效，為了讓我們可以永久地訪問子網，我們還可以通過下述方式來實現。

端口映射方式：

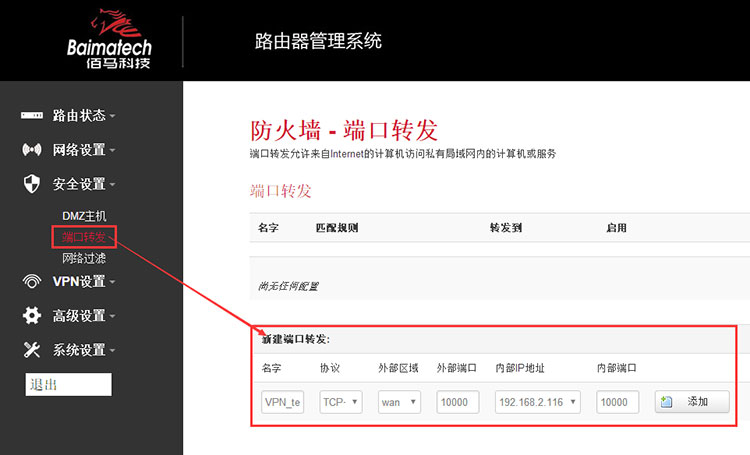

在路由器上添加端口映射，來實現服務端或另外的VPN客戶端對此客戶端部份端口的訪問。具體設置如下：

端口映射需要對需要使用的端口進行設置，來實現遠程的其他VPN客戶端對此VPN客戶端下的端口進行訪問。

更詳細的端口映射的配置可以參考“佰馬工業級無線路由器端口映射實例”這份文檔

做完以上設置后無線路由器的參數設置基本完成了，其他的功能參數可按需進行設置。
