工業級無線路由器的串口和DTU的串口的應用區別
- 時間 :2019-02-15
- 作者 :佰馬科技
- 瀏覽數 :4341
工業無線路由器的串口與DTU串口的應用有何區別？
以佰馬工業級無線路由器BMR200、4G全網通DTU BMD100為例，詳細加以說明。

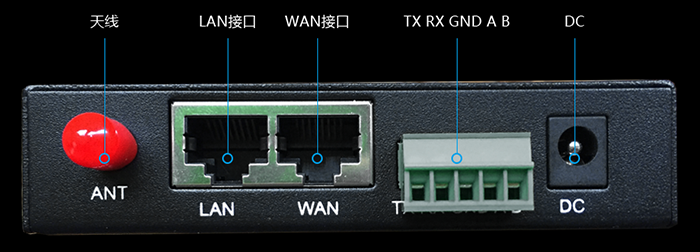

1）工業級無線路由器（包括BMR200、BMR400、BMR420、BMR500、BMR520）的串口集成了一路RS232接口、一路RS485接口；

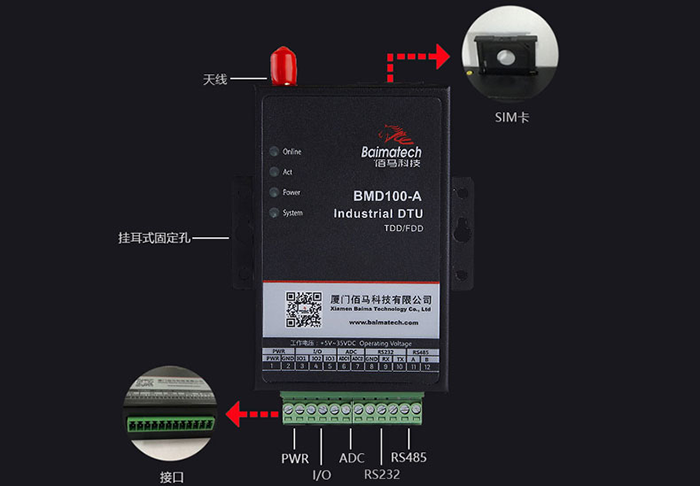

2）DTU（包括BMD100系列、BMD200系列、BMD300系列）的串口集成了一路RS232接口、一路RS485接口、三路I/O接口、兩路ADC接口；
3）路由的RS232和RS485兩個接口可以同時使用；而DTU標配同時帶RS232和RS485芯片，只是不能同時使用這兩個接口；
4）RS232和RS485接口定義如下：
RS232：
23線材顏色 | 對應路由器 |
藍 | TX |
棕 | RX |
黑 | GND |
RS485：
線材顏色 | 對應路由器 |
紅 | A |
黑 | B |
