  • 工業級4G路由器的外設配件使用安裝說明

    • 時間 :2020-07-17
    • 作者 :佰馬科技
    • 瀏覽數 :2935

    佰馬工業級4G路由器利用全網通網絡為搭建現場組網,生產數據、視頻、圖片等高速無線傳輸首選。廣泛應用在遠程數據采集、遠程設備監測、遠程控制、遠程報警等領域。

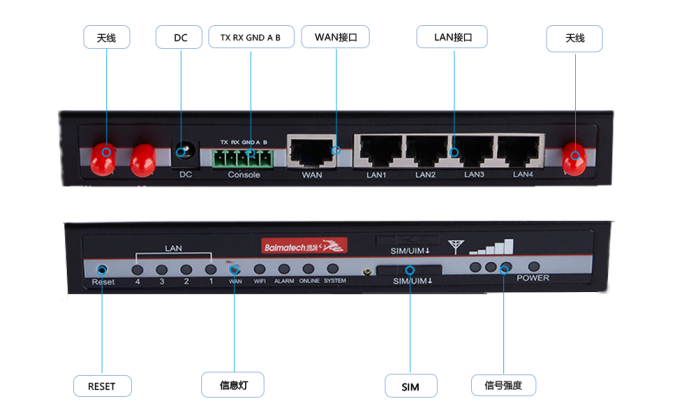

    BMR400工業級4G路由器標配4組LAN口、1組WAN口,支持端子形式RS485、RS232數據傳輸,外設配件接線如下圖所示:

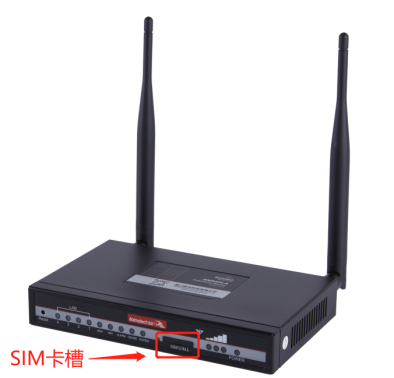

    SIM卡安裝:

    SIM卡是工業路由器撥號上網的必需品,佰馬工業無線路由器使用的是大卡,小卡則需配套相應卡套方能在本路由器上使用。摁下卡槽旁邊的小黃點,卡槽彈出。SIM/UIM金屬芯片朝外放置于 SIM/UIM卡槽中,插入抽屜,并確保插到位。SIM卡請勿在設備上電的情況下插拔,會導致SIM卡損壞。

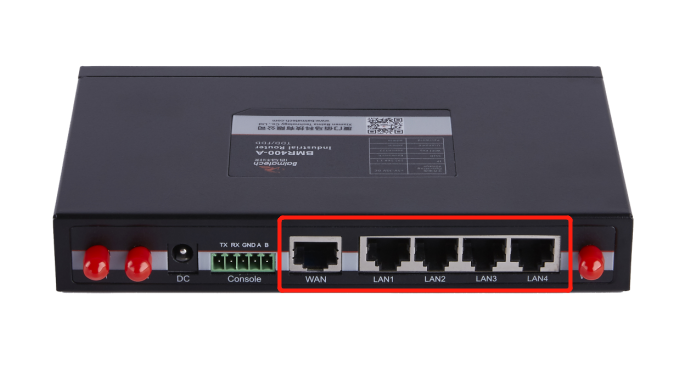

    LAN/WAN:

    LAN口和WAN口是工業路由器有線通信的重要方式之一,如普通常見網口一般安裝方可,佰馬工業路由器WAN口可自定義成LAN口,使BMR400輕松擴充為5個LAN口。

    工業級4G路由器LAN/WAN.png

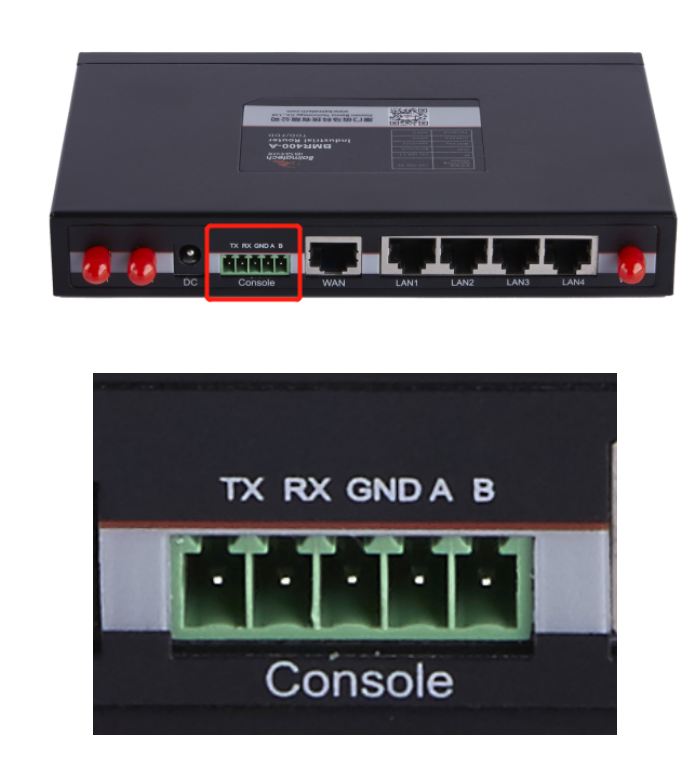

    串口連接:

    本路由器自帶一個RS232和和一個RS485串口,此串口可用于工業路由器固件升級、系統日志查看、串口DTU功能等應用。

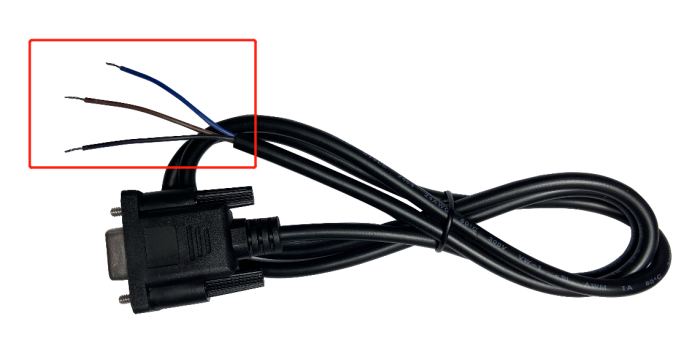

    RS232線(一端為DB9母頭):

    線材顏色

    對應DB9母頭管腳

    對應路由器(1:靠近電源,5:靠近網線 )

    藍色

    2(RX)

    1

    棕色

    3(TX)

    2

    黑色

     5(GND)

    3

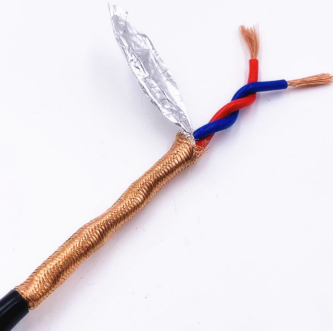

    RS485線:

    線材顏色

    對應路由器

    4(A)

    5(B)

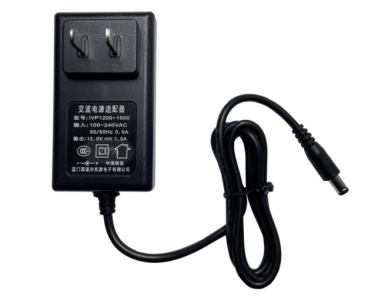

    電源適配:

    可使用標配1.5A/12VDC電源,也可以直接采用5-35VDC電源給設備供電, 當用戶采用外加電源給設備供電時,必須保證電源的穩定性(紋波小于300mV,并確保瞬間電壓不超過35V),并保證電源功率大于4W以上。

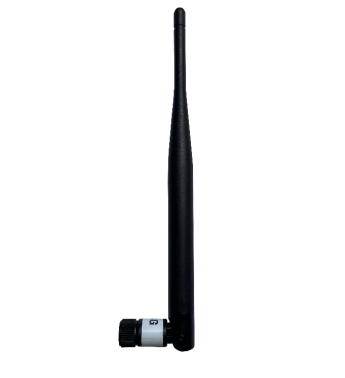

    WiFi/4G天線安裝:

    天線為工業路由器增強信號的必要配件,必須正確安裝方能達到最優的聯網體驗。也是WiFi覆蓋強度的主要因素之一。

    WiFi/4G天線安裝.png
