1.MQTT介紹：

MQTT（Message Queuing Telemetry Transport，消息隊列遙測傳輸協議），作為除Modbus外最常用的協議之一，因其基于發布/訂閱的模式，具有資源消耗少、效率高的優勢，從而受到行業內的廣泛使用。

2.MQTT應用原理：

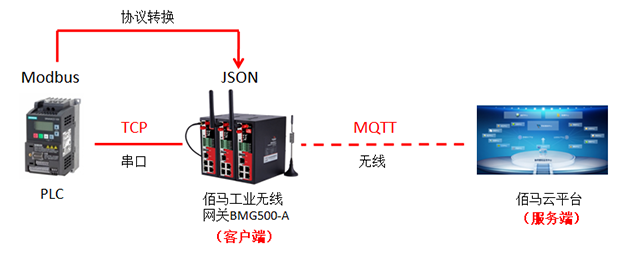

如以上MQTT應用原理圖所示，帶Modbus協議的上位機（如PLC），通過串口（RS485）接入到佰馬工業無線網關BMG500-A，網關將采集上來的Modbus數據轉換成JSON數據格式，再通過MQTT上傳到云平臺。

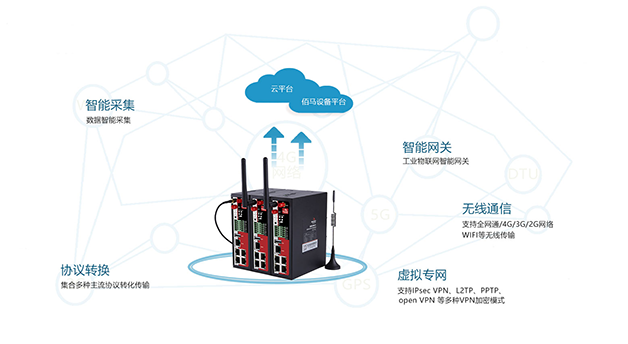

3.佰馬工業無線網關介紹

佰馬工業級無線網關, 歐盟CE認證，EMC四級認證、支持MQTT協議，網絡覆蓋5G/4G/3G。惡劣環境適用專利，VPN專利等。廣泛應用于遠程監測、遠程控制等領域。

二、MQTT應用環境的搭建與具體配置

根據上面MQTT實際應用原理圖可知，要搭建一個模擬環境測試驗證MQTT的功能，需要準備以下相應的軟件與硬件：

◆ 軟件Modbus Slave，用來模擬下位機（如PLC、電表等）;

◆ 佰馬工業無線網關BMG500(或者BMG520)一臺;

◆ 以apache-apollo作為輔助工具，分別搭建客戶端和服務端，模擬數據的發布/訂閱.

1、Modbus Slave設置

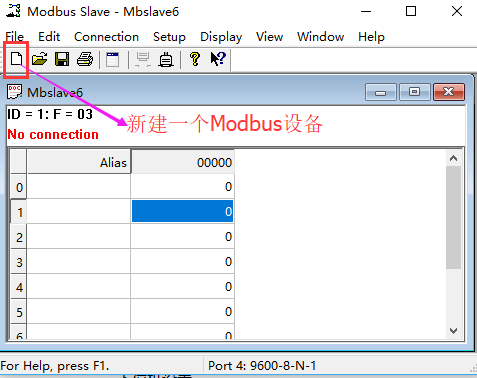

1）打開Modbus slave軟件，新建一個Modbus設備

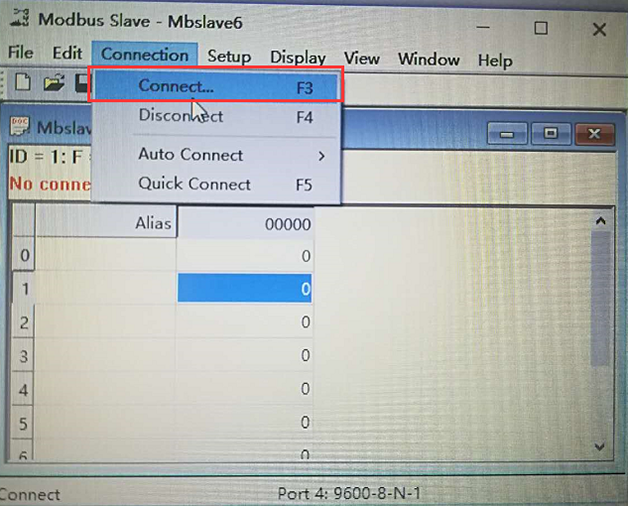

2）串口鏈接

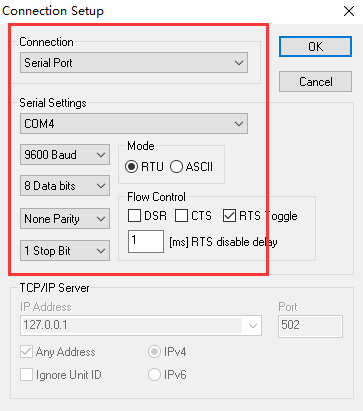

設置串口信息

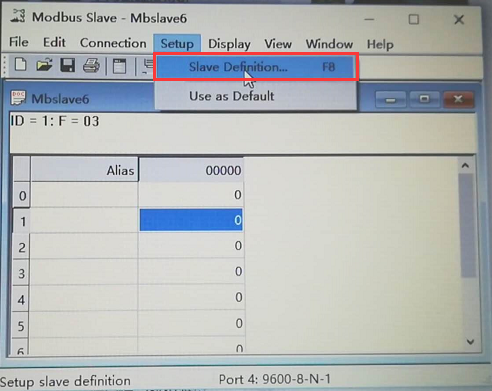

設置Modbus設備參數

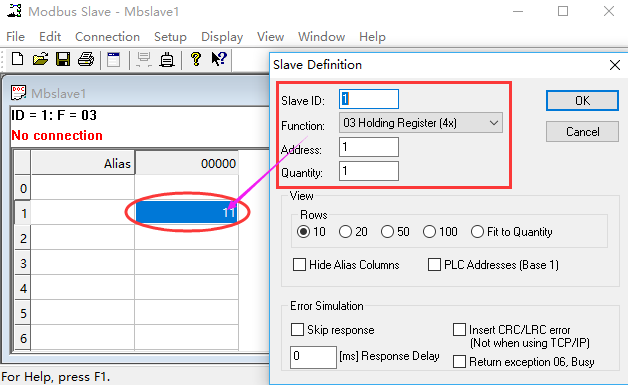

3）設置Modbus設備編號、功能碼、寄存器地址、寄存器數量

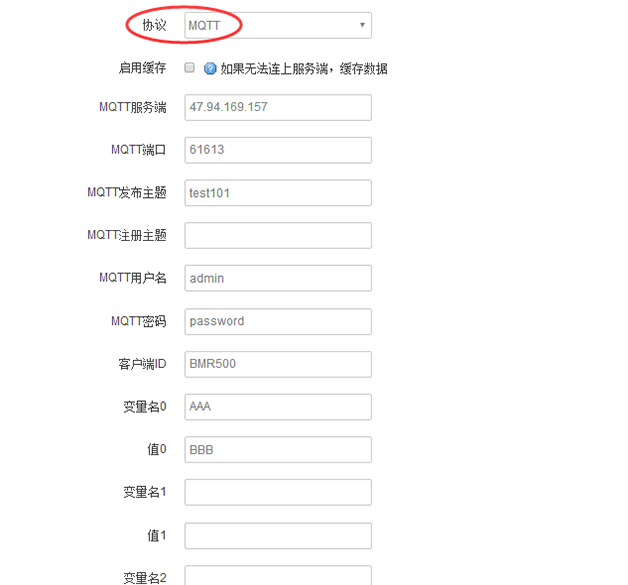

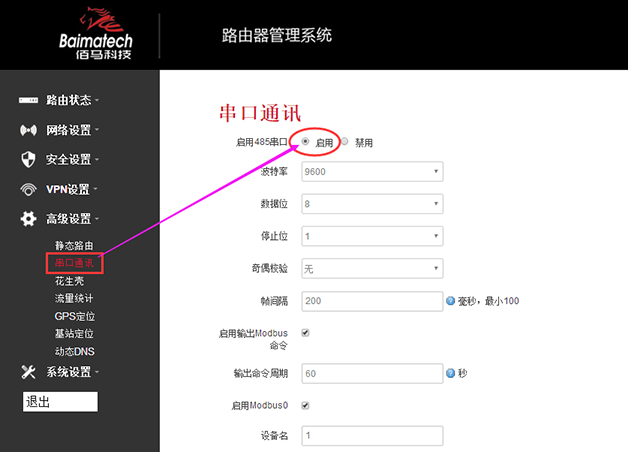

2、工業無線網關MQTT設置

3、發布與訂閱

以apache-apollo作為輔助工具，分別搭建客戶端和服務端，然后開啟兩個客戶端，作為客戶端的發布與訂閱

1、apache-apollo工具的下載、安裝這里不做詳細說明，可以參網上資料：https://www.cnblogs.com/huhongy/p/7929299.html

2、MQTT客戶端的配置

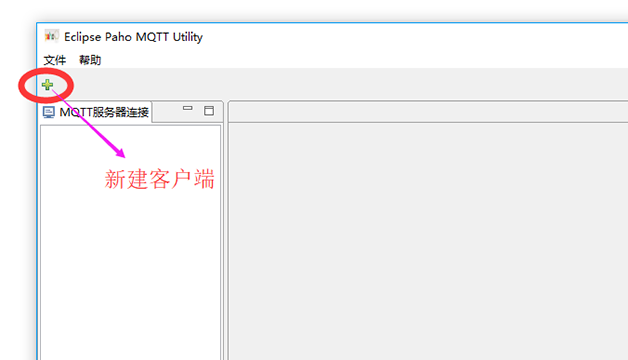

運行軟件paho.exe，點擊“+”，新建兩個客戶端，一個作為發布，一個作為訂閱

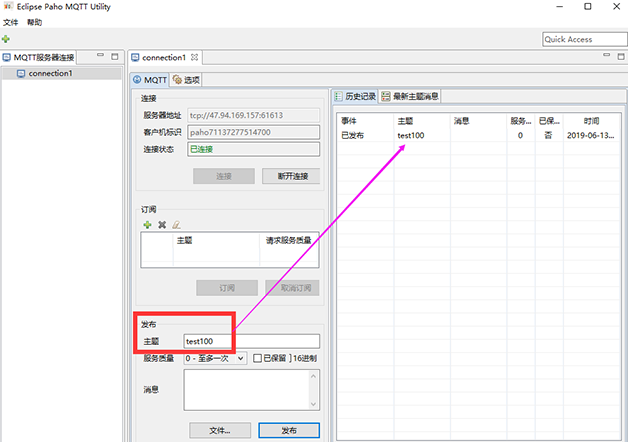

1）客戶端建立連接，并發布消息

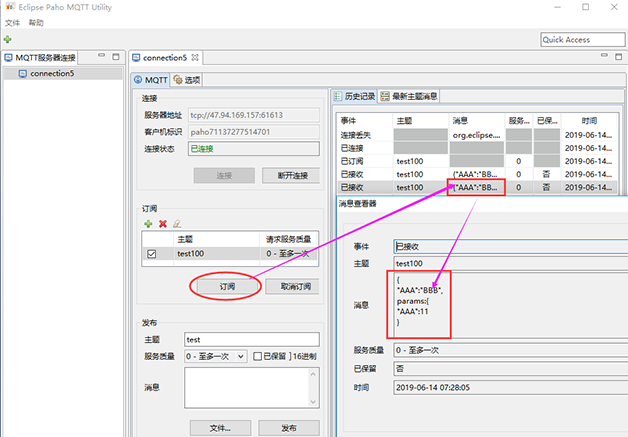

2）客戶端建立連接，訂閱消息
