大型煤礦園區的泵房數量眾多、點位分散，給水泵房的管理和維護帶來了困難。針對提高煤礦水泵房的管控效率，本方案通過部署邊緣計算網關打造煤礦泵房自動化控制系統，實現泵房的無人值守及遠程監控管理。

一、系統架構組成

1.現場設備層：由傳感器（如水位、水質、壓力、溫度、流量傳感器）、執行器（水泵、閘閥、真空泵、潛水泵、球閥、射流、內外水倉配水閥等裝置）及各類型PLC組成，負責實時采集泵房設備狀態數據（如各設備運行狀態、排水壓力、負壓、水質、流量、水位、振動、電機電流電壓、電機溫度、泵體溫度、閘閥及閥門開關到位狀態等參數）和執行控制指令。

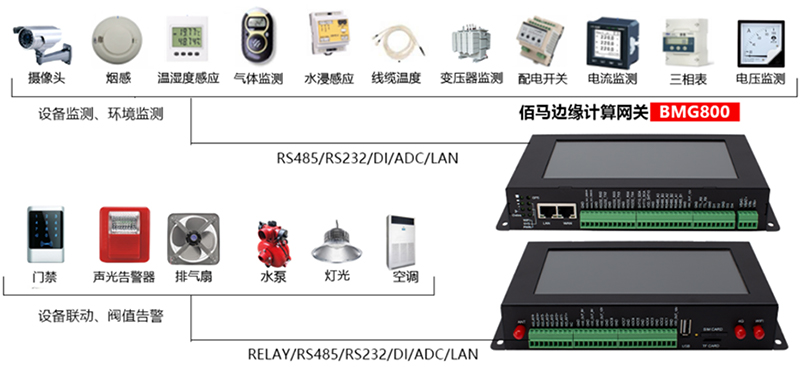

2.邊緣計算層：佰馬BMG800邊緣計算網關作為邊緣核心節點部署在泵房本地，具備數據采集、協議轉換、邊緣計算和本地控制功能，同時支持兼容多種工業協議（Modbus、CAN、OPC UA），與現場設備直接對接，同時集成輕量化邊緣算法（如數據濾波、故障診斷）實現本地控制決策。

3.云端管理平臺：通過4G/5G或有線網絡與邊緣網關連接，進行數據匯聚、邊緣處理、遠程監測和在線控制，支持跨區域多泵房協同調度。

二、工作原理流程

1.數據采集與預處理：網關通過RS232、RS485、開關量、模擬量等接口實時采集水泵、電機、水位傳感器等設備數據，對原始數據進行清洗、去噪和壓縮處理，剔除異常值并標準化格式。

2.邊緣側實時分析：BMG800邊緣網關搭載高性能工業處理器，可部署邊緣算法庫進行實時計算：

水位智能調控：結合歷史數據預測涌水量，動態調整水泵啟停策略。

設備健康監測：通過振動頻譜分析檢測軸承磨損等早期故障。

能效優化：根據電網峰谷電價優化水泵運行時段。

3.本地閉環控制：在斷網場景下，網關可根據預設策略自主執行應急操作（如水位超限時強制啟動備用泵），確保系統安全。

4.數據同步與遠程交互：網關可將關鍵數據（如故障日志、能耗統計）上傳至云端，同時接收遠程指令（如參數配置更新、運維任務下發）。

三、佰馬邊緣計算網關技術特點與優勢

1.低時延高可靠：通過網關本地響應和管控，避免數據云端往返導致的控制滯后，滿足煤礦井下防爆區域?qū)崟r性的嚴苛要求。

2.異構協議兼容：網關支持MQTT、Modbus TCP/RTU、Profinet、TCP等20+工業協議，無縫對接不同品牌PLC與傳感器，解決設備互聯難題。

3.支持?jǐn)嗑W(wǎng)續傳：網關設備斷線重連、斷電重啟時，采集數據不會丟失，自動保存本地存儲，網絡恢復后自動補傳。

4.安全增強設計：支持選配軟硬件加密、雙因子認證和訪問白名單機制，抵御煤礦工業網絡攻擊風險。

5.能效管理優化：動態調節水泵集群運行組合，典型場景下促進系統節能，延長設備壽命。

四、系統應用價值

1.全流程自動化監控：實現從水位檢測、水泵啟停、故障報警到能耗統計的全流程無人值守，減少井下作業人員。

2.預測性維護：基于邊緣側振動分析提前預警機械故障，降低設備停機時間，實現先期維護。

3.應急聯動控制：當檢測到透水事故征兆時，網關自動啟動所有排水泵并聯動通風系統，響應速度較傳統SCADA系統提升數倍。

4.遠程運維支持：運維人員可通過云平臺在線查看實時工況，結合遠程指導現場搶修，縮短故障處理時間。

5.數據價值挖掘：云端分析多個礦區泵房數據后，可用于優化全國排水系統運行模型，整體能效提升12%。

邊緣計算網關在煤礦泵房的應用，通過"端-邊-云"協同架構破解了傳統系統實時性差、過度依賴人工、安全隱患多等痛點。未來結合數字孿生與AI算法，將進一步實現泵房系統的自感知、自決策、自優化，為智慧礦山建設提供核心支撐。
