本文以佰馬四口工業級無線路由器BMR400為例，簡要介紹工業級無線路由器的連接與安裝。包括路由器的SIM卡安裝、天線安裝、串口聯接、電源安裝等。

第一步：SIM卡安裝

SIM/UIM卡是工業級無線路由器撥號上網的必要輔件，所以SIM/UIM卡必須被正確安裝才能達到無線路由器穩定快速上網的效果。

現今運營商辦理在SIM/UIM卡有多種標準，本路由器使用的是大卡，若辦理的是小卡，則需要帶著相應卡套方能在本路由器上使用。

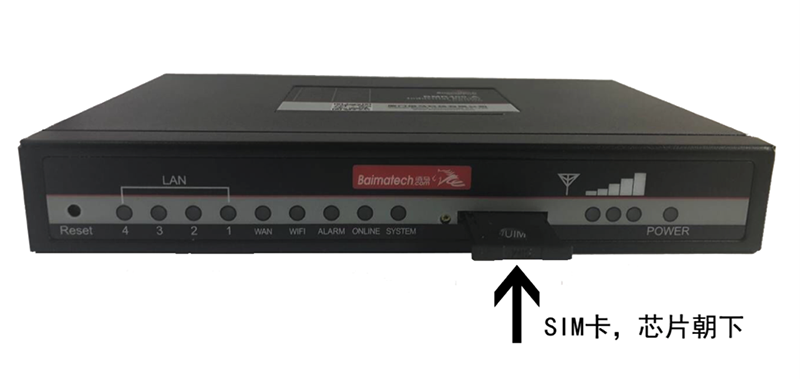

安裝時先用尖狀物插入SIM/UIM卡座旁邊小黃點，卡槽彈出。SIM/UIM金屬芯片朝外放置于 SIM/UIM卡槽中，插入抽屜，并確保插到位。

第二步：天線安裝

天線為工業級無線路由器增強信號的必要配件，必須正確安裝方能達到最優的上網體驗。

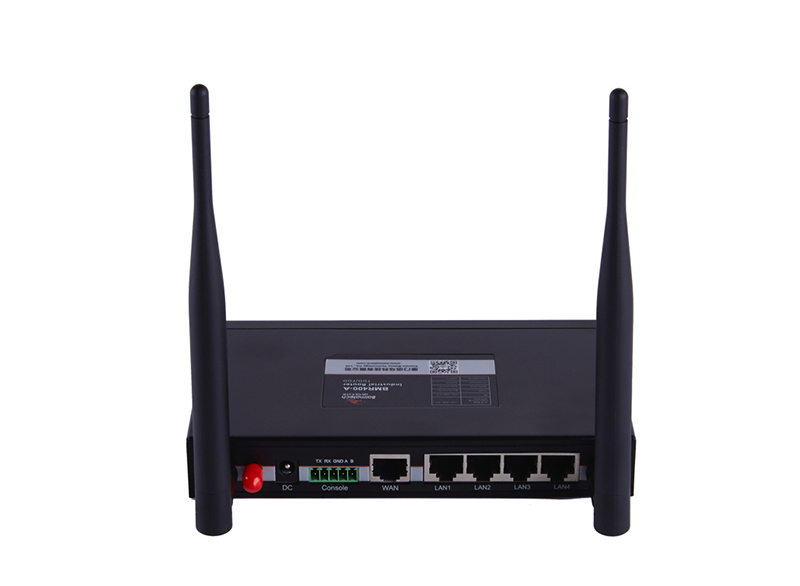

佰馬BMR400工業級無線路由器的天線接口為SMA陰頭插座。將配套天線的SMA陽頭旋到ANT天線接口上，并確保旋緊，以免影響信號質量。

第三步：串口連接

佰馬工業級無線路由器BMR400自帶一個RS232和和一個RS485串口，此串口可用于無線路由器固件升級、系統日志查看、串口DTU功能等應用。

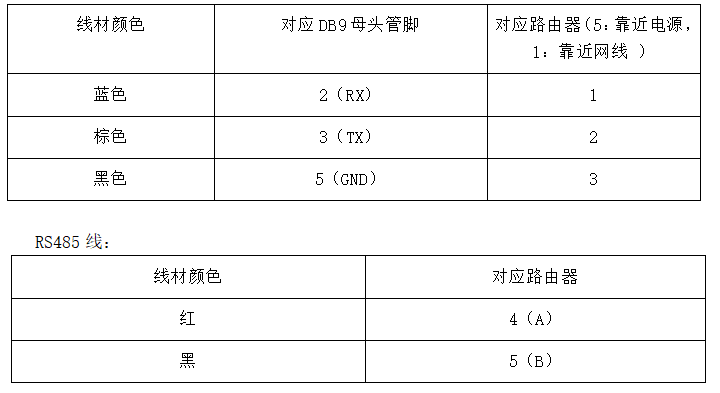

BMR400工業級無線路由器的串口采用工業級端子接口，標配串口線為一端剝線，一端DB9母頭，其線序定義定義如下：

RS232線（一端為DB9母頭）：

第四步：電源安裝

接入標配1.5A/12VDC電源，也可以直接采用5-35VDC電源給設備供電, 當用戶采用外加電源給設備供電時，必須保證電源的穩定性（紋波小于300mV，并確保瞬間電壓不超過35V），并保證電源功率大于4W以上。
