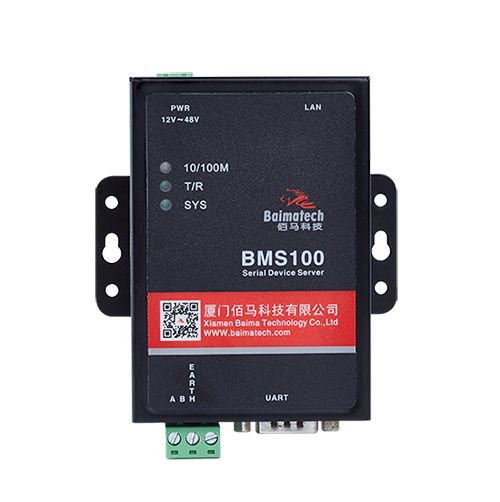

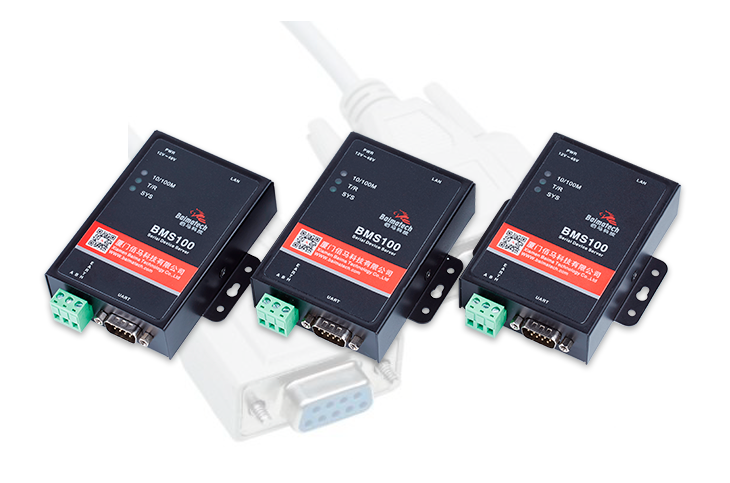

BMS100單串口服務器
BMS100--串口設備聯網利器
將串口數據轉換成以太網數據，方便串口設備輕松接入局域網和因特網，實現遠程管理與控制

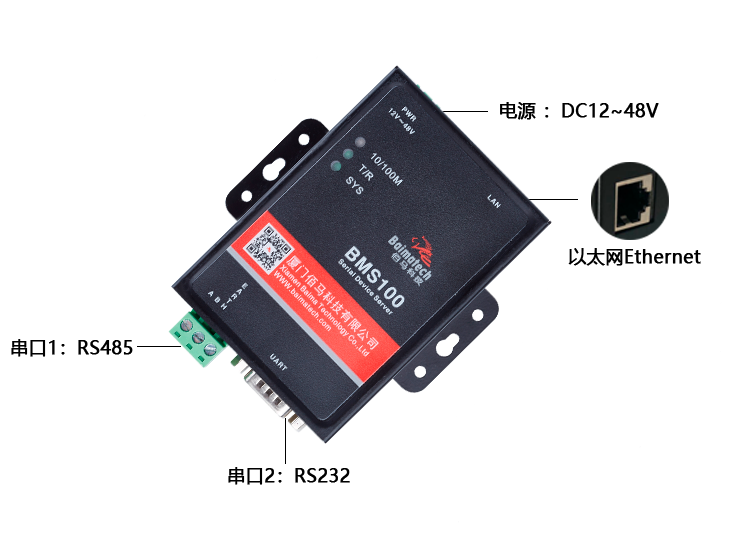

接口全面
BMS100單串口服務器，具有一路RS232串口和一路RS485串口，實現RS232、RS485與以太網雙向透明傳輸
數據轉換，透明傳輸
完成RS232、RS422/485格式和以太網傳輸?shù)腎P包之間的數據透明轉換
工作原理
BMS100接收到串口設備數據后，把數據按TCP協議打包，傳遞到目標電腦。
目標電腦接收到TCP數據后，按照TCP協議解包后，提取出用戶數據。
BMS100接收到TCP數據后，按照TCP協議解包，發送給下位機設備。

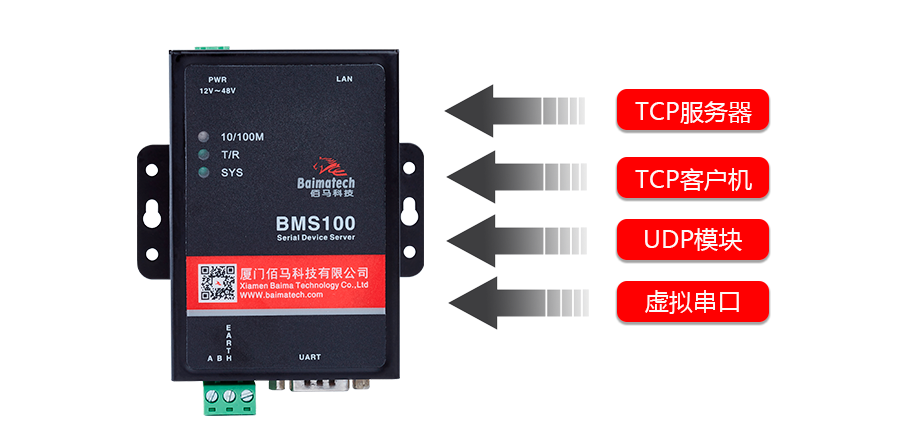

4種工作模式可選，項目應用靈活
工作方式支持TCP服務器、TCP客戶機、UDP模塊、虛擬串口。根據不同的應用匹配不同的工作方式
工業級設計，穩定可靠
確保在各種惡劣環境下（如高溫、低溫、粉塵、電磁干擾、震動等）長期穩定、可靠、安全使用
鋁制金屬外殼，防銹，堅固耐用；
高標準EMC電磁兼容，在強電磁環境中穩定工作；
全部器件按工業級標準選型，與知名品牌合作；
耐高低溫（-40℃至80℃），專為惡劣環境下穩定運行而設計；
規范的生產工藝與嚴格的品保體系，讓品質超越客戶期待。

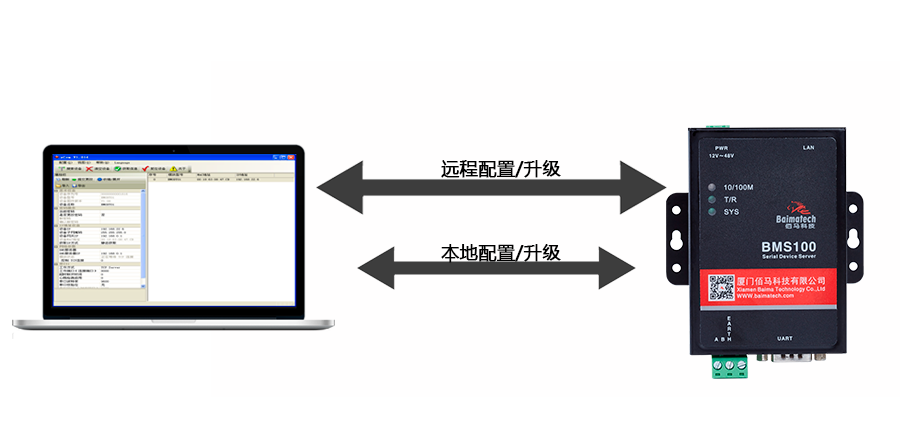

支持本地或遠程配置與升級
可集中監測、配置、升級、診斷佰馬通信終端，極大降低運營方、集成商、設備提供商等各方的維護成本，提高管理效率

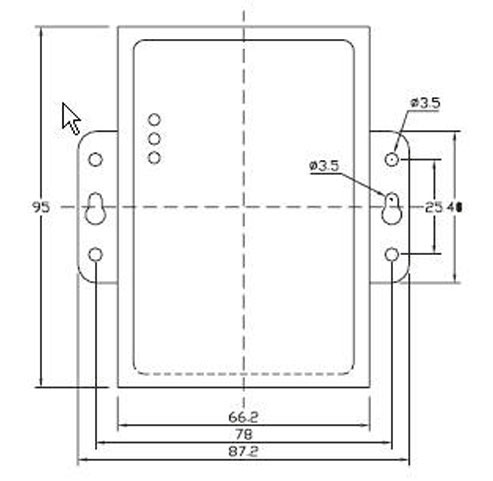

結構尺寸圖
產品選型
規格參數:
類別 | 名稱 | 規格 | 說明 |
系統 | CPU | 32位 | |
接口 | 工業串口
| 2路 | 串口1：RS485/ RS-422 |
串口2：RS232 | |||
停止位，校驗位可設置 | |||
串口波特率支持3800~115200 | |||
串口信號：RXD、TXD、GND | |||
LAN | 1路 | 10/100M | |
1.5KV隔離 | |||
顯示 | 指示燈 | 3個 | 10/100M、T/R、SYS各一個 |
電源 | 標準電源 | DC 9~24V、300mA,紋波< 0.5% | |
防護等級 | IP30 | 系統安全隔離，適合工控現場應用 | |
適用環境 | 工作溫度范圍 | 零下25oC -- 70oC | |
存儲溫度范圍 | 零下40oC -- 80oC | ||
相對濕度范圍 | 95%無凝結 | ||
物理特性 | 外殼 | 鋁殼，防銹設計 | |
安裝方式 | 掛耳式 | ||
外形尺寸 | 長寬高98*66*25mm | ||
在線購買
在線購買
佰馬官方商城：http://shop.baimatech.com/
大客戶通道
樣品申請 [佰馬工程師會20分鐘內回復] 點擊申請樣品
批量采購 [聯系所屬省份的大客戶經理] 查看聯系方式
定制申請 [佰馬工程師會20分鐘內回復] 點擊申請定制
