花生殼是一款專為工業場景設計的遠程接入與內網穿透工具，主要解決工業設備在復雜網絡環境下的遠程管理和數據互通問題。其核心功能是通過動態域名解析（DDNS）和反向代理技術，無需公網IP即可實現設備跨網絡的穩定連接，支持Modbus、OPC UA等工業協議的數據透傳。

用戶可通過云端平臺遠程監控PLC、傳感器等設備運行狀態，實時獲取生產數據，并進行故障診斷與維護操作。同時提供加密通信保障數據安全，適用于分散式設備部署、跨區域聯網及工業物聯網（IIoT）應用場景，顯著降低企業網絡改造成本，提升設備管理效率。本篇就結合佰馬工業智能網關及網關管理平臺，為大家展示佰馬工業物聯網關如何配置花生殼TCPserver映射。

實現效果：

通過網關本身自帶的花生殼功能，在上位機不當做TCP server端，而是當做TCPclient端的情況下，且現場不具備固定公網IP環境，可通過網關實現TCP server映射，上位機通過TCP client遠程采集到網關下掛485設備數據。

采集流程：

1、外部TCP client用戶通過公網IP或域名加端口訪問網關TCP server服務。

2、外部用戶下發采集命令，請求首先到達花生殼服務端。

3、花生殼服務端識別請求后，將其轉發給網關中的花生殼客戶端。

4、花生殼客戶端接收請求，傳遞給網關的內網本身。

5、網關本身接收請求，傳遞給下掛串口設備。

6、串口設備處理請求，進行響應，響應數據傳遞給網關本身。

7、網關處理請求，并返回響應數據給花生殼客戶端。

8、花生殼客戶端將響應數據回傳給花生殼服務端。

9、花生殼服務端將響應數據返回給外部TCP client用戶。

流程示意圖：

最終效果：

配置如下：

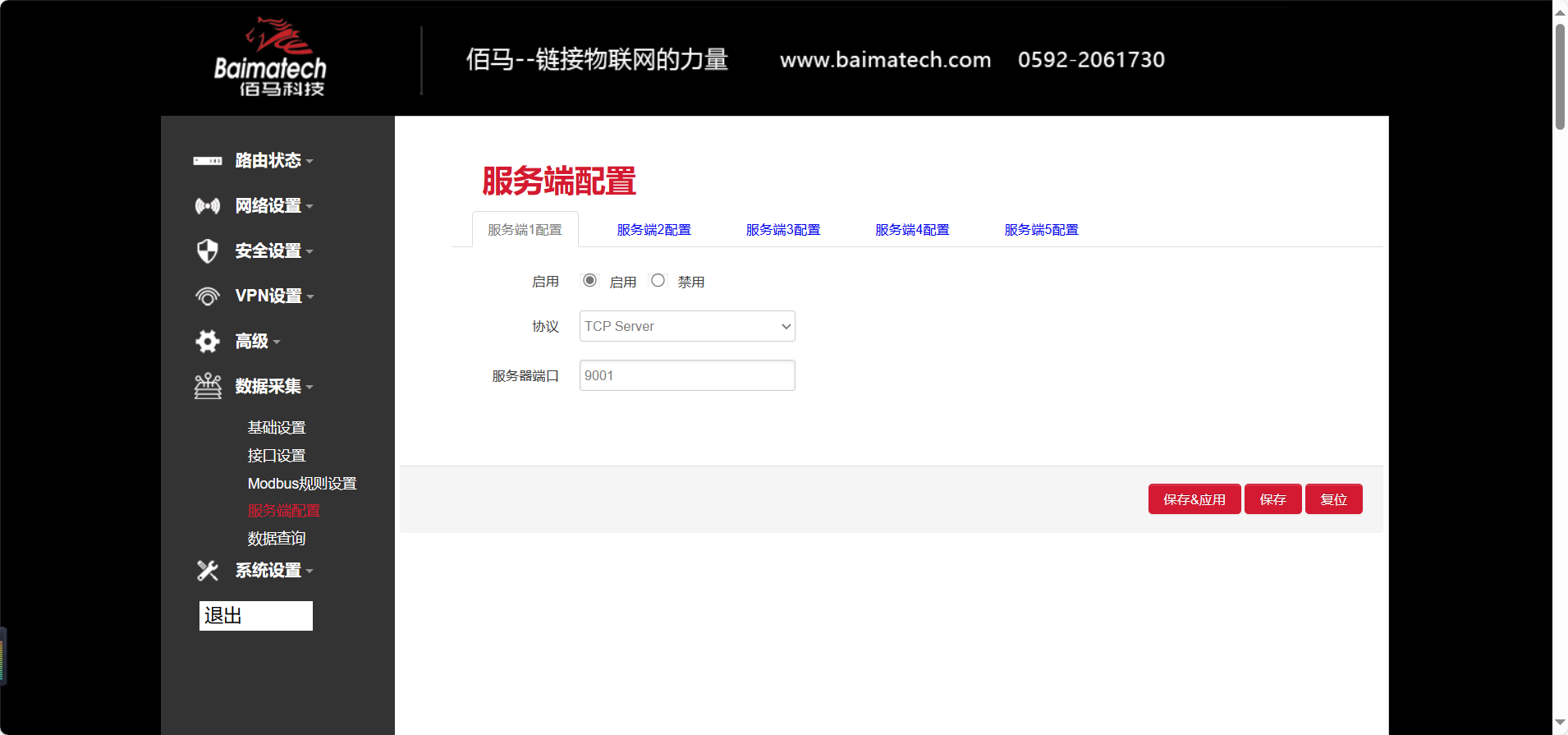

1、網關配置展示

2、登入花生殼賬號

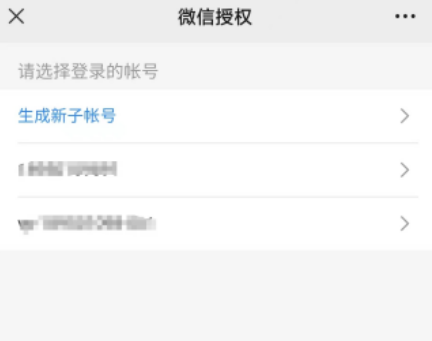

3、如沒有注冊貝銳賬號，先注冊，在綁定賬號

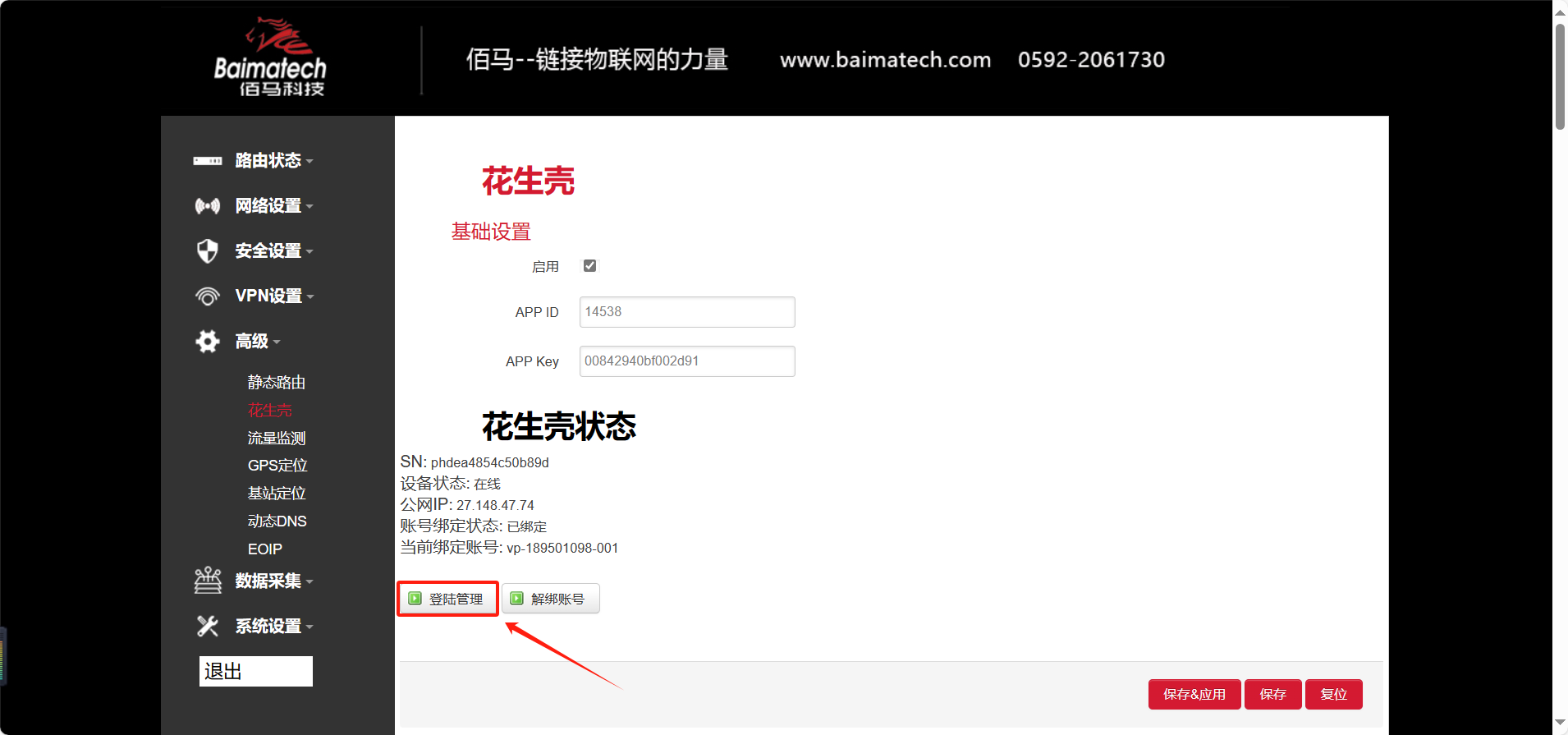

綁定成功后入下圖

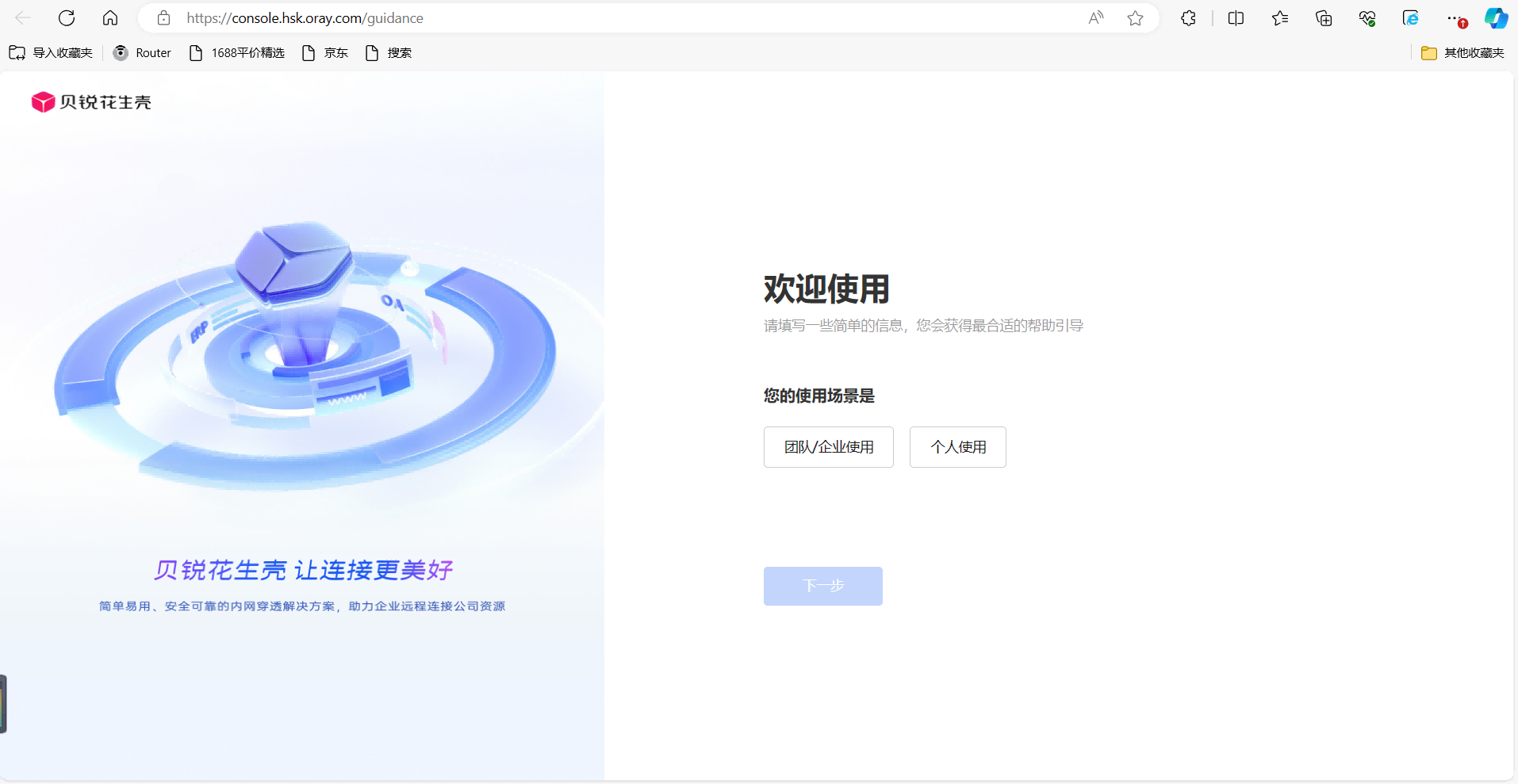

4、登入花生殼，設置映射規則，點擊登陸管理，瀏覽器會自動跳轉到花生殼頁面

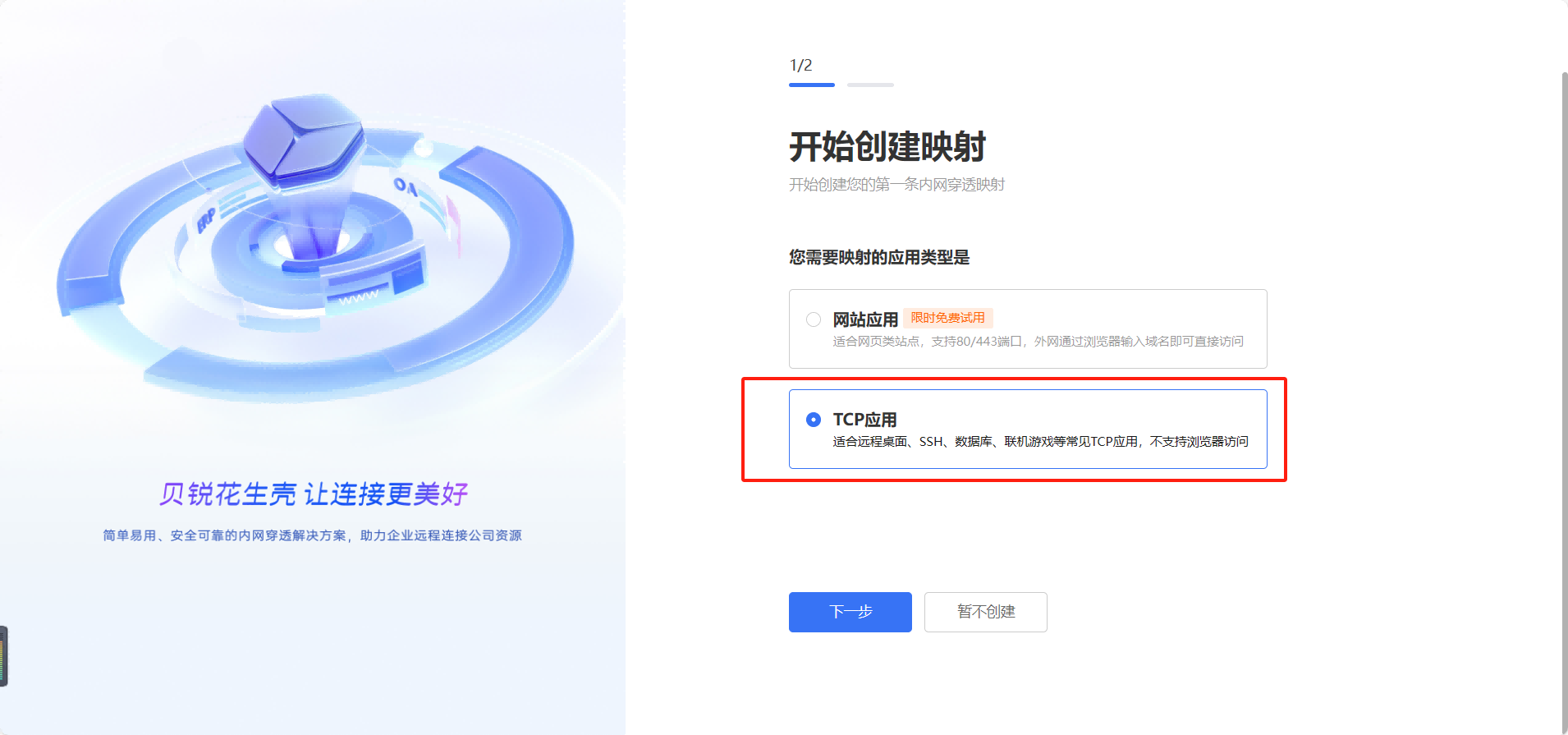

選擇TCP應用

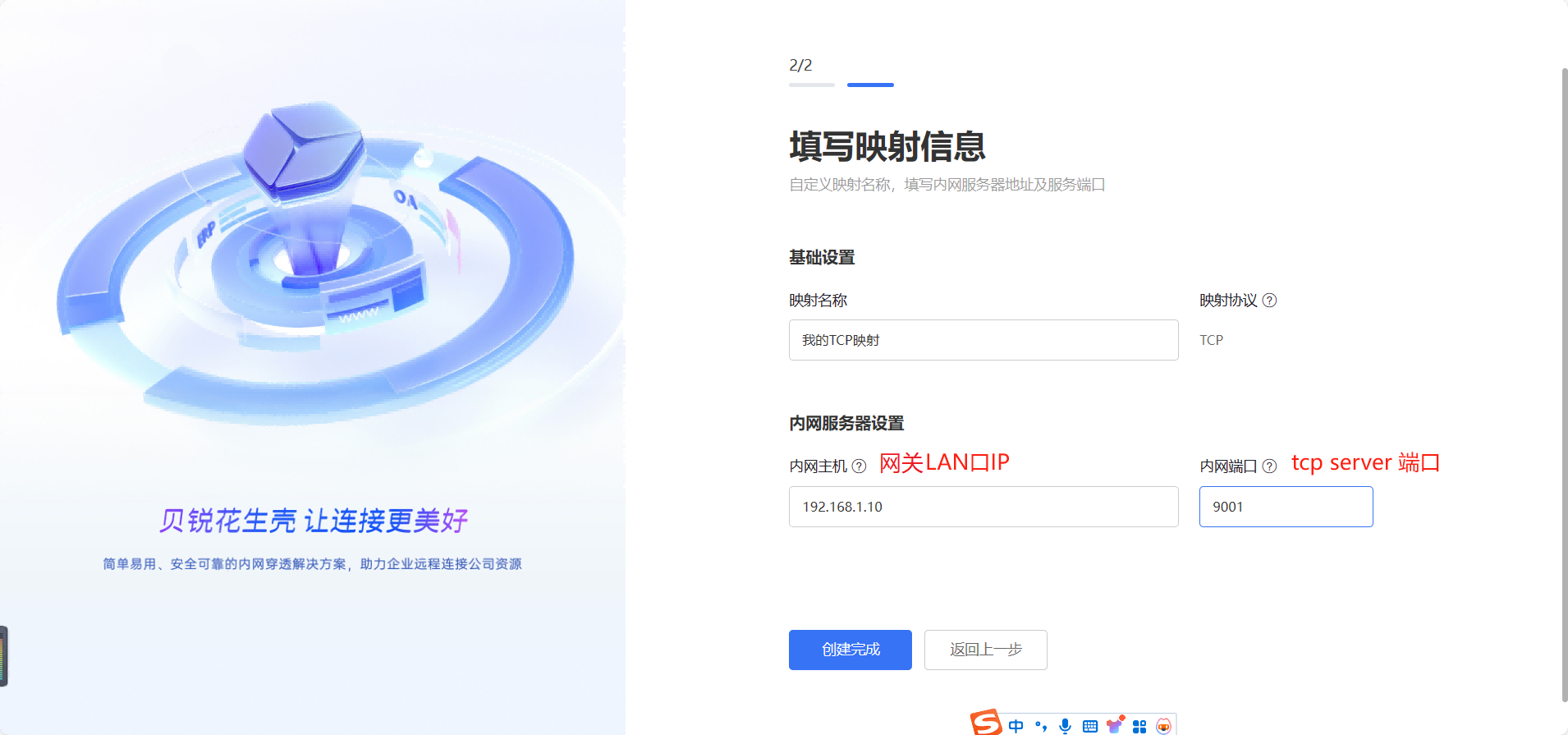

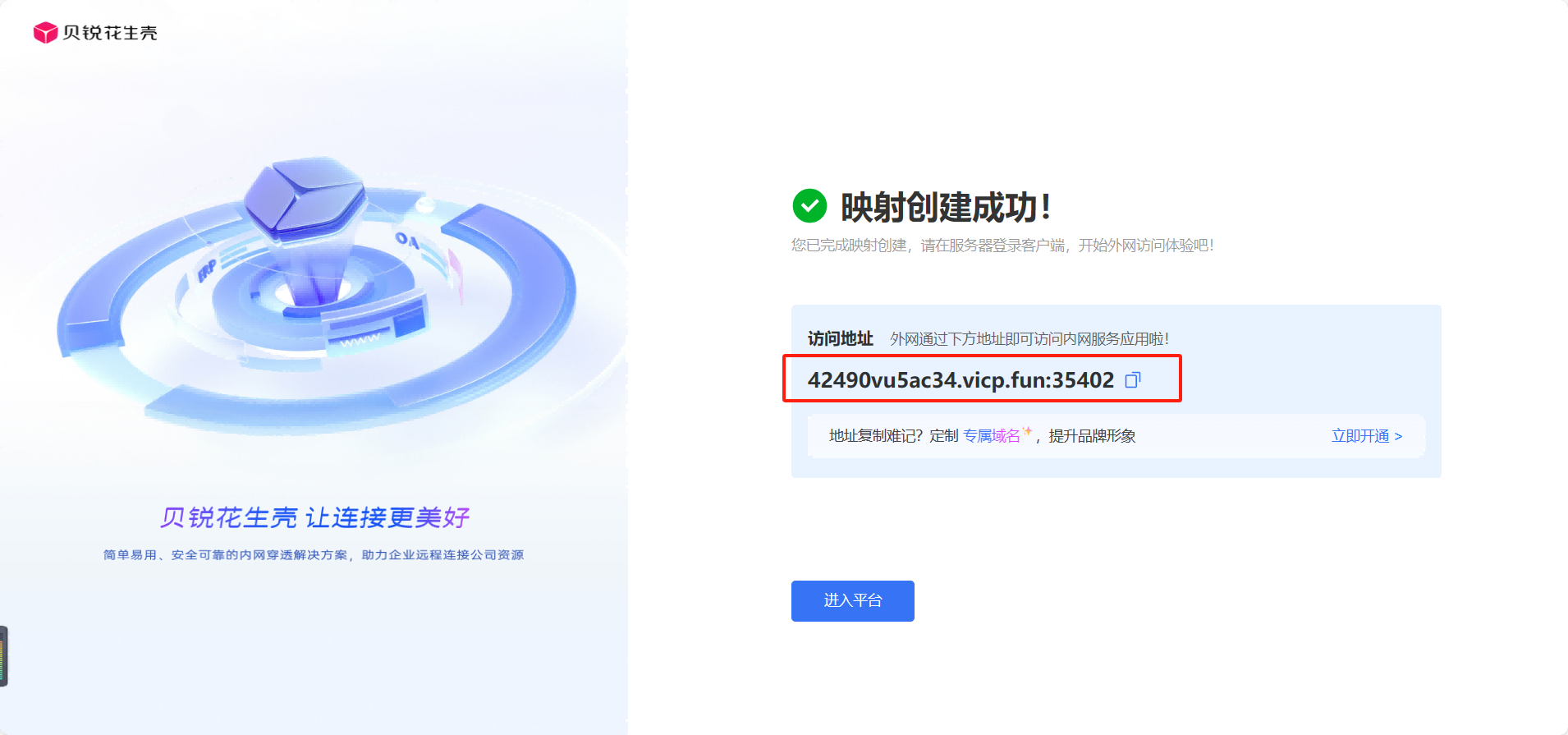

點擊創建完成，提示創建成功

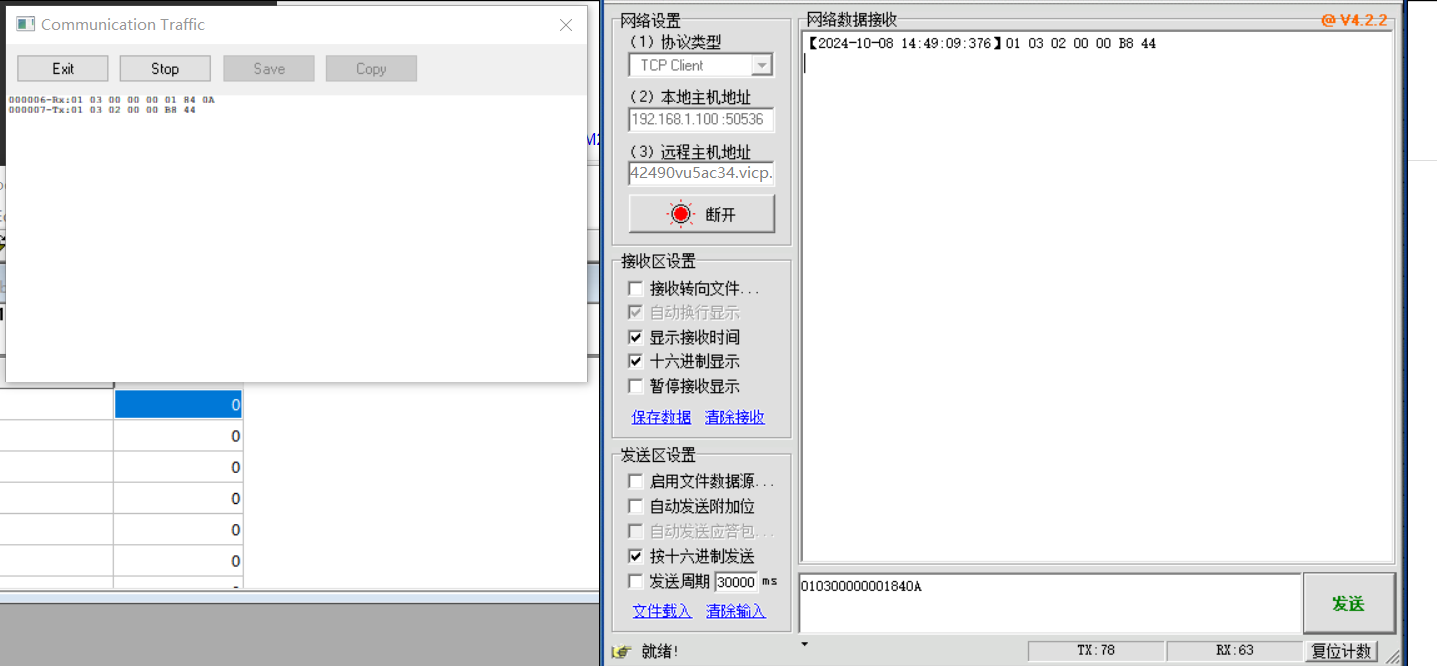

電腦使用網絡調試助手當做TCPclient進行數據采集
