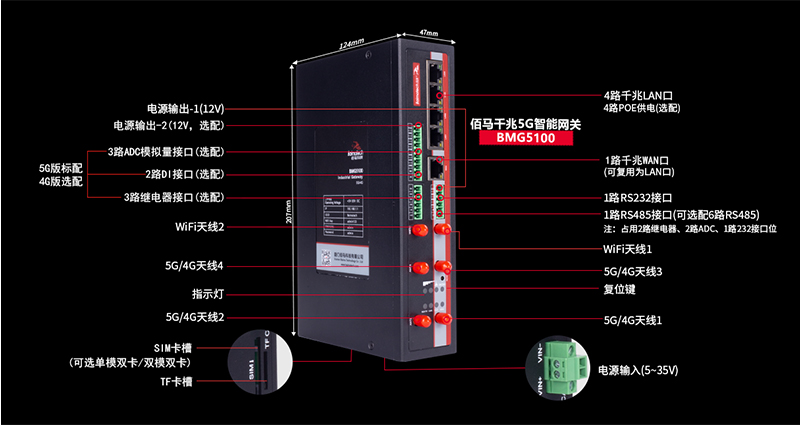

工業網關通常搭載了諸如RS232、RS485、DI、DO、ADC等工業通信接口，以滿足對接采集外部PLC、傳感器、控制器等設備數據，從而實現對數據的綜合監測、分析和利用，以提高工業物聯網的信息化水平、運行效率和穩定性可靠性。RS485是工業物聯網中最常見的通信接口類型，本篇就為大家簡單分析一下工業物聯網關在傳輸數據時，RS485接口上的信號失真的原因和解決方案：

1、阻抗不匹配

如果 RS485 線路的阻抗與建議的特性阻抗（通常為 120 歐姆）不匹配，則傳輸線上可能會發生反射。這些反射會扭曲信號波形，尤其是在較高的數據速率下。

解決方案：確保在 RS485 總線的兩端放置適當?shù)慕K端電阻（120 歐姆）。

2、接地問題

接地不良或不正確會將噪音引入 RS485 信號。信號上疊加的噪聲會使波形失真，并可能導致通信錯誤。

解決方案：使用適當?shù)慕拥胤桨?，確保總線上的所有設備共用接地或使用隔離方法。

3、電磁干擾

工業環境中的 RS485 系統容易受到附近機械、電力線或其他電子設備的電磁干擾影響，從而破壞或扭曲傳輸?shù)男盘枴?/p>

解決方法：使用專為RS485通信設計的高質量屏蔽雙絞線電纜，并確保屏蔽層正確接地。

4、電纜長度和信號衰減

RS485 具有最大推薦電纜長度（較低數據速率下通常為 1200 米）。超過此長度可能會導致信號衰減和失真，特別是在高數據速率下易導致通信失敗。

解決方案：長距離使用中繼器或降低數據速率進行補償。

5、負荷過重

RS485 支持的節點數量有限（通?？偩€上為 32 個標準設備）。超過此數量會增加驅動程序的負載，從而導致信號幅度下降。

解決方案：確保設備數量不超過驅動器的能力，或者使用 RS485 中繼器來連接其他設備。

6、驅動程序問題或故障

收發器故障或驅動程序配置不正確可能無法生成正確的 RS485 信號。

解決方案：檢查 RS485 驅動器的健康狀況，并在必要時更換故障組件。

7、平行線的串?dāng)_或干擾

與電源線或其他通信線平行鋪設的 RS485 電纜可能會發生串?dāng)_或感應噪聲。

解決方案：保持適當?shù)碾娎|分離和布線實踐，以最大限度地減少干擾。
