寬帶電力載波燈控器使用場景型號及接線方案推薦
- 時間 :2023-08-21
- 作者 :佰馬科技
- 瀏覽數 :2655
寬帶電力載波網關，處于燈控集中器與單燈控制器之間，主要負責管理一個變壓器臺區下的所有燈控器（包括A,B,C三相），向上通過RS485與智慧路燈桿網關進行通信， 向下通過寬帶電力線（HPLC）與單燈控制器通信，打造智慧、可靠的燈控應用。佰馬HPLC寬帶電力載波網關，擁有豐富智慧燈控功能，支持打造城市級燈控應用。本篇主要介紹兩種寬帶電力載波燈控器使用場景的型號及接線方案。

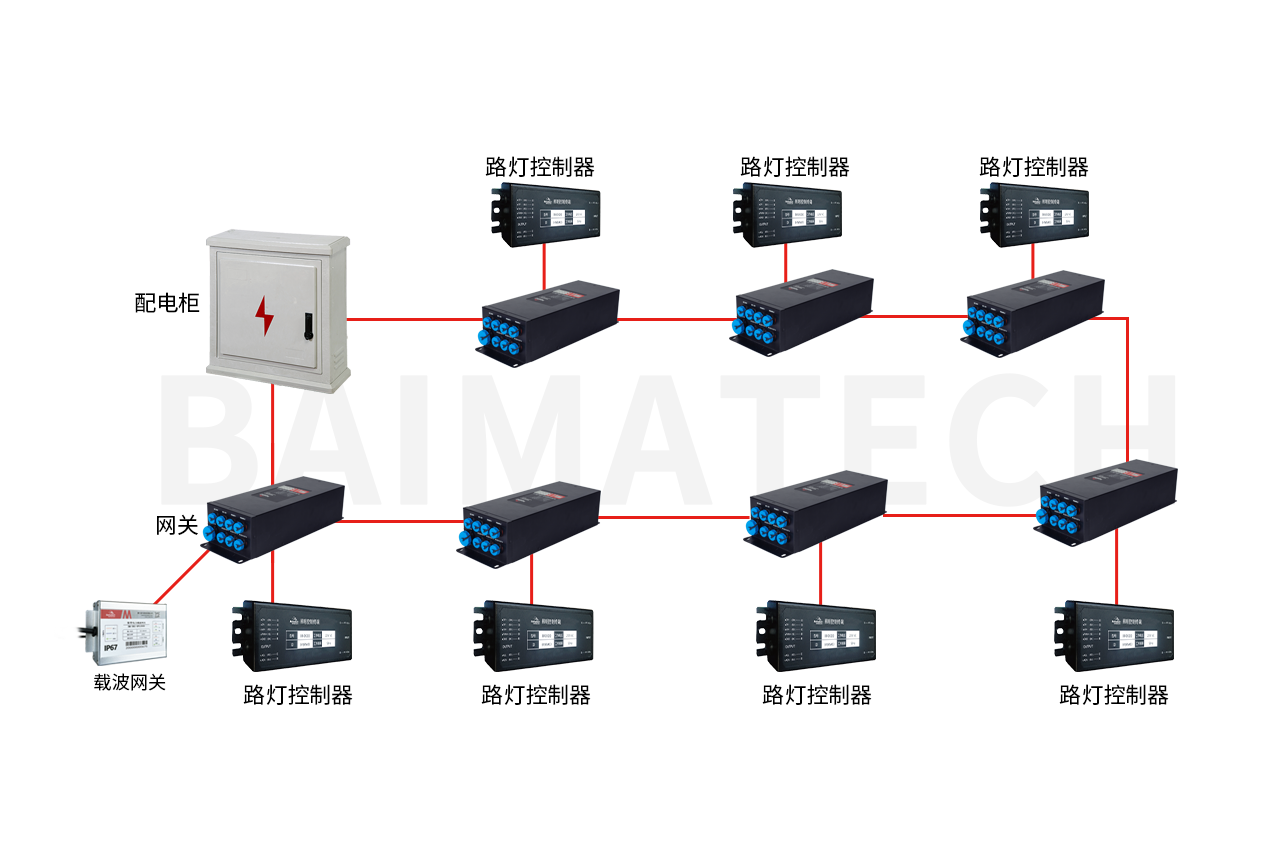

1、環形接線方式
這種接線方式可以建議使用載波路燈控制器（不帶PA），將載波網關和設備網關通過485連接后接入配電柜下，通過單個配電柜向下和載波路燈控制器進行組網通信。
這種接線的優點在于載波網關和載波路燈控制器進行通信時組網方式簡單便捷通信距離長，但是需要在安裝時記錄載波路燈控制器的設備編碼及對應位置。

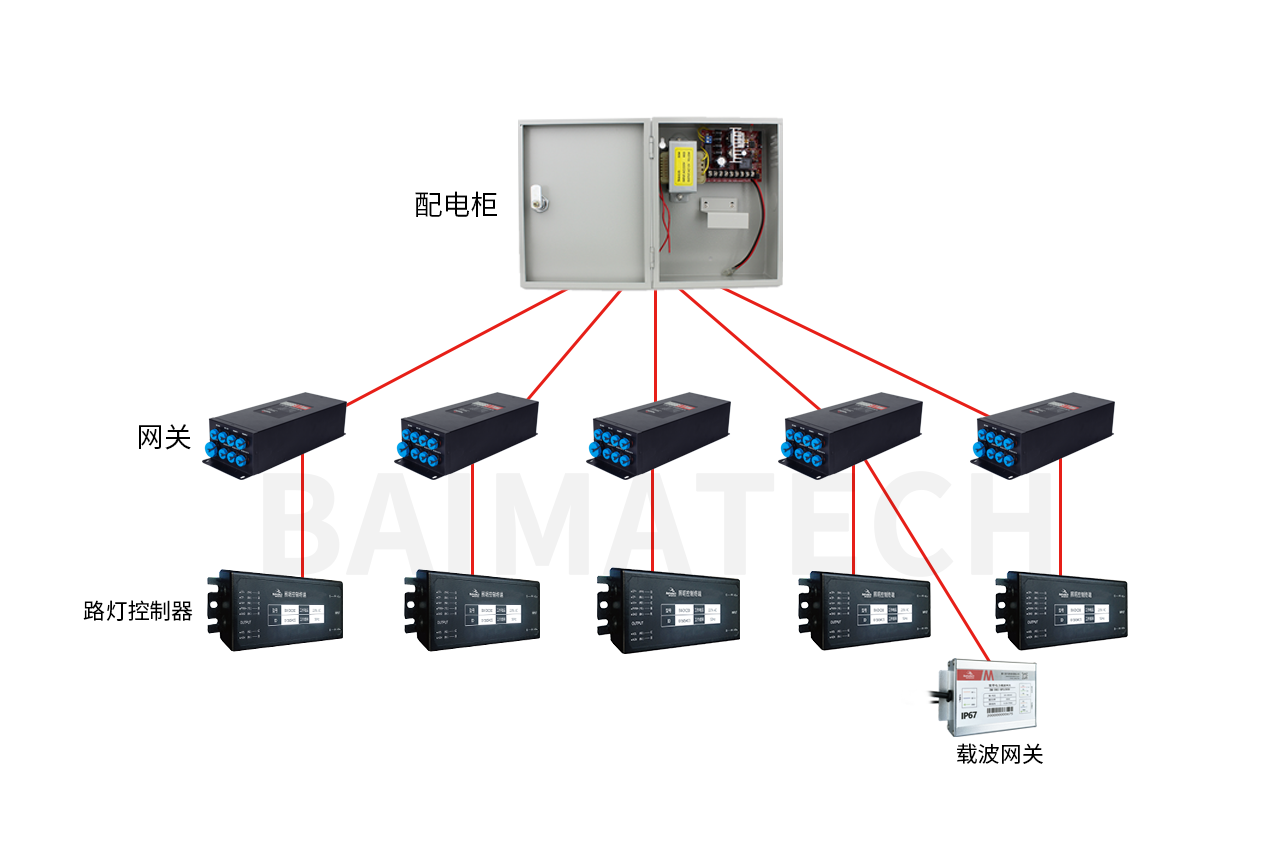

2、星狀接線（樹形接線）
這種接線方式建議使用載波路燈控制器（帶PA），由于該接線方式會導致現場距離不遠，但是實際接線距離較遠，且干擾項會較多的影響，需要使用帶PA的載波路燈控制器。
此方案的通信方式為：現場某根桿下的載波網關下發指令到配電柜，再由配電柜到各個載波路燈控制器，載波路燈控制器又進行數據的返回到配電柜，從配電柜再回到載波網關，會有較長的通信距離，出現衰弱損耗丟失的情況較為常見，所以推薦使用帶PA的載波路燈控制器。
