佰馬工業級無線4G DTU BMD100具有2種安裝方式：
平放式安裝，直接放置在控制箱中。

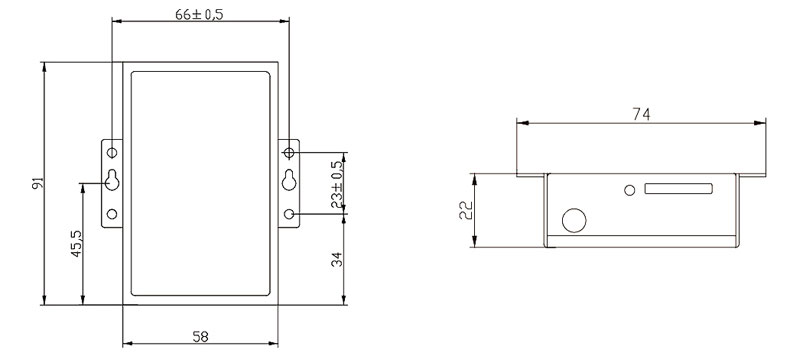

掛耳式安裝，佰馬BMD100 DTU產品標配掛耳式鎖片。方便客戶將4G DTU固定在控制柜等合適位置。
第一步：SIM卡安裝
SIM/UIM卡是4G DTU BMD100連接網絡的必要輔件，所以SIM/UIM卡必須被正確安裝才能達到4G DTU穩定快速上網的效果。現今運營商辦理在SIM/UIM卡有多種標準，佰馬無線DTU使用的是大卡，若辦理的是小卡，則需要帶著相應卡套方能在本路由器上使用。

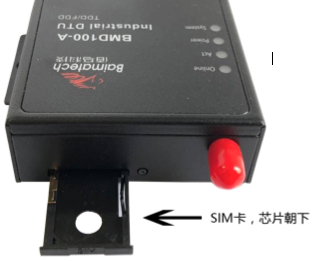

安裝時先用尖狀物插入SIM/UIM卡座旁邊小黃點，卡槽彈出。SIM/UIM金屬芯片朝外放置于 SIM/UIM卡槽中，插入抽屜，并確保插到位。
第二步：安裝電纜：

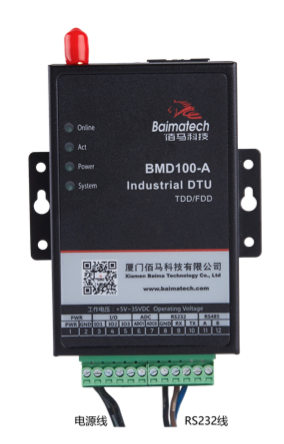

BMD100通過RS232連接電腦，建議使用的電源線材和數據線材為28-16AWG。佰馬工業級4G DTU采用端子接口，接線方式如下圖,標配電源和數據線說明如下：
電源（輸出12VDC/0.5A）：
線材顏色 | 電源極性 | 對應DTU端子 |
黑色（黑白） | 正極 | 1 |
黑色（字體） | 負極 | 2 |
RS232線（一端為DB9母頭）：
線材顏色 | 對應DB9母頭管腳 | 對應DTU端子 |
藍色 | 3 | 10 |
棕色 | 2 | 9 |
黑色 | 5 | 8 |

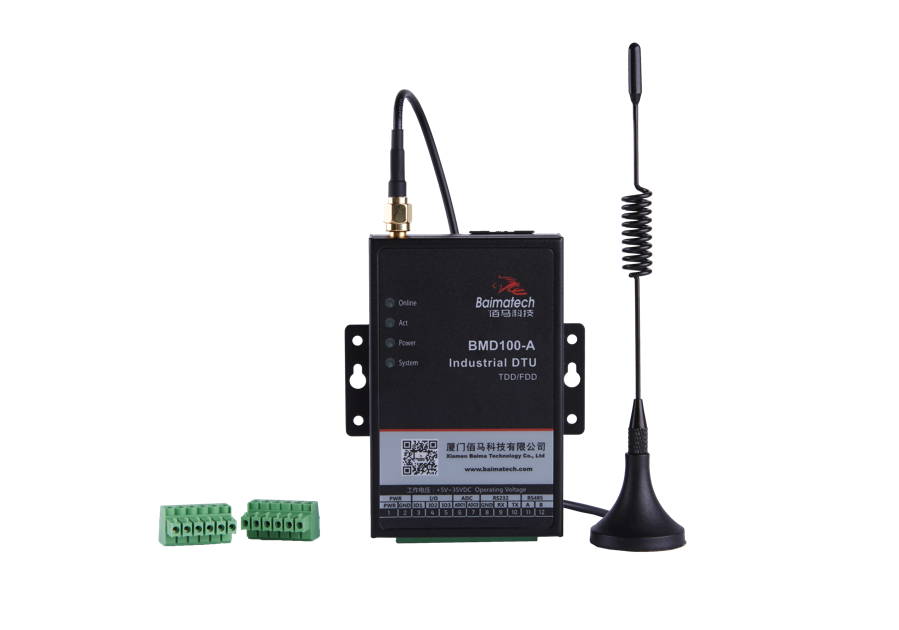

第三步：天線安裝
天線為無線DTU增強信號的必要配件，必須正確安裝方能達到最優的上網體驗。
4G DTU BMD100天線接口為SMA陰頭插座。將配套天線的SMA陽頭旋到ANT天線接口上，并確保旋緊，以免影響信號質量。
